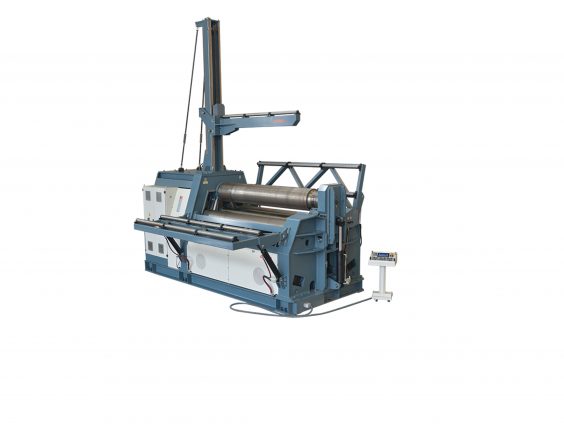

4 rulliga hüdrauliline valts Durma HRB
“Kiire, täpne ja kasutajasõbralik.”
Nelja rulliga valtspingid on kolme rulliga masinatega võrreldes täpsemad, tootlikumad, mitmekülgsemad, kiiremad,
ohutumad ja lihtsamini kasutatavad.
Need sõltuvad vähem operaatori oskustest.
Valtspingid sobivad ideaalselt kuni 200 mm paksuste plaatide painutamiseks.
Masina vastupidav kere ja konstruktsioon tagavad pika tööea ning madalad hoolduskulud.
Suure väändemomendiga käitussüsteem lühendab tsükliaegu. Kasutajasõbralikud juhtüksused vähendavad sõltuvust operaatori oskustest.
- Painutuspikkus kuni 8000 mm
- Painutuspaksus kuni 200 mm
- Täpne, kasutajasõbralik, kiire ja töökindel
- Detaili lame vöönd viiakse miinimumini
- Eelpainutamine, koonuspainutamine ja ellipspainutamine käib lihtsalt
- Kahekordne eelpainutus (kumbki ots) ühe läbilaskega
- Korratavuse säilitamiseks pingutatakse üla- ja alarulli
- Sobib suurepäraselt arvjuhtimisega painutustöödeks
- Lühemaid tsükliaegu toetav tõhusus
- Hüdraulika- ja elektrisüsteemid on kaitstud ülekoormuse eest ning vajavad minimaalselt hooldust.
- Hüdraulilised ja elektrilised komponendid on modulaarsed ning teostatud kooskõlas üleilmsete standarditega.
- PLC juhtsüsteem
- Koonuspainutamine
- Induktsioonkarastatud rullid
- Pingetustatud terasest konstruktsioon
- Suure tõmbetugevusega süsinikterasrullid
- Kinnised sfäärilised rull-laagrid
- 2 rulliga veosüsteem (ülemine rull Ø 200 mm – Ø 430 mm)
- 4 rulliga veosüsteem (ülemine rull <Ø 430 mm)
- Fikseeritud ülemine rull (ülemine rull Ø 200 mm – Ø 430 mm)
- Hüdrauliliselt avatav kate
- Keevitusvõimalus masinal
- Elektrooniliselt sünkroniseeritud rullid
- Mehhaaniliselt sünkroniseeritud alarullid
- Reguleeritav haardesurve
- Ülekoormuskaitse
- Ohutustraat masina ümber ja hädaseiskamisnupp juhtpaneelil
- Manuaalne määrimine
- Kasutusjuhend
- NC juhtüksus
- CNC juhtüksus
- Poleeritud rullid
- Reguleeritav pöördekiirus (NC, CNC standard)
- Vertikaalne või horisontaalne tööasend
- Hüdraulilise vertikaaltoe valmidus (täielik / mehhaaniline)
- Hüdrauliline vertikaaltugi
- Külgtoe valmidus (täielik / mehhaaniline)
- Hüdraulilised külgtoed
- Hüdraulilised külgtoed topeltliigendiga
- NC-ga kaasas külg- ja vertikaaltoed
- Vahetatav ülarull
- Pikemad rullid profiilpainutuseks ja eripainutusrullid
- Õlijahutus
- Õlisoojendus
- Automaatne keskmäärimissüsteem
- Hüdrauliline rulli bombeerimissüsteem
- Plaadi etteandeplatvorm joondusüksusega
- Eriplaatide tugisüsteemid
- Laadimis-, eemaldussüsteemid
- Eraldi elektrikilp
- Erilahendused projektidele
MUDEL | Painutuspikkus | Min. siseläbimõõt ØDmin | Ülarull | Alarull | Küljerullid | Pikkust | Laius | Kõrgus | Töökõrgus | Raskus | Mootorivõimsus | Hydraulic Paagi maht | |||
Ødx5 | Ødx1,5 | Ødx5 | Ødx1,5 | ||||||||||||
Painutusvõime | Painutusvõime | Eel- painutusvõime | Eel- painutusvõime | ||||||||||||
L (mm) | s (mm) | s (mm) | S (mm) | S (mm) | Ød (mm) | Ø (mm) | Ø (mm) | U (mm) | G (mm) | Y (mm) | C (mm) | (kg) | (kW) | l | |
HRB-4 15150 | 1550 | 6 | 5 | 5 | 4 | 150 | 150 | 130 | 3100 | 970 | 1140 | 875 | 2490 | 5,5 | 90 |
HRB-4 15170 | 1550 | 8 | 6 | 6 | 5 | 170 | 170 | 150 | 3100 | 970 | 1140 | 865 | 2850 | 5,5 | 90 |
HRB-4 20150 | 2050 | 5 | 4 | 4 | 3 | 150 | 150 | 130 | 3600 | 970 | 1140 | 875 | 2600 | 4 | 90 |
HRB-4 20170 | 2050 | 6 | 5 | 5 | 4 | 170 | 170 | 150 | 3600 | 970 | 1140 | 865 | 2750 | 5,5 | 90 |
HRB-4 20200 | 2050 | 8 | 6 | 6 | 5 | 200 | 200 | 190 | 3830 | 1160 | 1200 | 840 | 4350 | 7,5 | 160 |
HRB-4 20220 | 2050 | 10 | 8 | 8 | 6 | 220 | 220 | 180 | 3830 | 1160 | 1200 | 830 | 4650 | 7,5 | 160 |
HRB-4 20240 | 2050 | 13 | 10 | 10 | 8 | 240 | 240 | 190 | 3830 | 1160 | 1200 | 820 | 5000 | 11 | 160 |
HRB-4 20260 | 2050 | 16 | 13 | 13 | 10 | 260 | 260 | 230 | 4260 | 1660 | 1600 | 1160 | 7800 | 15 | 400 |
HRB-4 20270 | 2050 | 18 | 15 | 15 | 12 | 270 | 270 | 230 | 4260 | 1660 | 1600 | 1155 | 8050 | 15 | 400 |
HRB-4 20280 | 2050 | 20 | 16 | 16 | 13 | 280 | 280 | 240 | 4260 | 1660 | 1600 | 1150 | 8300 | 18,5 | 400 |
HRB-4 20300 | 2050 | 23 | 18 | 18 | 15 | 300 | 300 | 240 | 4260 | 1660 | 1600 | 1140 | 8800 | 18,5 | 400 |
HRB-4 20320 | 2050 | 25 | 20 | 20 | 16 | 320 | 320 | 250 | 4260 | 1660 | 1600 | 1130 | 9100 | 22 | 400 |
HRB-4 20340 | 2050 | 28 | 23 | 23 | 18 | 340 | 340 | 260 | 4260 | 1660 | 1600 | 1120 | 9800 | 22 | 400 |
HRB-4 20360 | 2050 | 30 | 25 | 25 | 20 | 360 | 360 | 270 | 4510 | 2060 | 2050 | 1510 | 14200 | 30 | 600 |
HRB-4 20380 | 2050 | 40 | 30 | 30 | 25 | 380 | 380 | 290 | 4510 | 2060 | 2050 | 1500 | 15100 | 30 | 600 |
HRB-4 20400 | 2050 | 45 | 35 | 35 | 30 | 400 | 400 | 300 | 4510 | 2060 | 2050 | 1490 | 16000 | 37 | 600 |
HRB-4 20460 | 2050 | 50 | 40 | 40 | 35 | 460 | 460 | 380 | 4710 | 2210 | 2170 | 1590 | 18000 | 45 | 800 |
HRB-4 25200 | 2550 | 6 | 5 | 5 | 4 | 200 | 200 | 190 | 4330 | 1160 | 1200 | 840 | 5000 | 7,5 | 160 |
HRB-4 25220 | 2550 | 8 | 6 | 6 | 5 | 220 | 220 | 180 | 4330 | 1160 | 1200 | 830 | 5350 | 7,5 | 160 |
HRB-4 25240 | 2550 | 10 | 8 | 8 | 6 | 240 | 240 | 190 | 4330 | 1160 | 1200 | 820 | 5700 | 11 | 160 |
HRB-4 25260 | 2550 | 13 | 10 | 10 | 8 | 260 | 260 | 230 | 4760 | 1660 | 1600 | 1160 | 8650 | 15 | 400 |
HRB-4 25270 | 2550 | 15 | 12 | 12 | 10 | 270 | 270 | 230 | 4760 | 1660 | 1600 | 1155 | 8950 | 15 | 400 |
HRB-4 25280 | 2550 | 16 | 14 | 14 | 12 | 280 | 280 | 240 | 4760 | 1660 | 1600 | 1150 | 9300 | 18,5 | 400 |
HRB-4 25300 | 2550 | 20 | 16 | 16 | 13 | 300 | 300 | 240 | 4760 | 1660 | 1600 | 1140 | 9800 | 18,5 | 400 |
HRB-4 25320 | 2550 | 23 | 18 | 18 | 15 | 320 | 320 | 250 | 4760 | 1660 | 1600 | 1130 | 10500 | 22 | 400 |
HRB-4 25340 | 2550 | 25 | 20 | 20 | 16 | 340 | 340 | 260 | 4760 | 1660 | 1600 | 1120 | 11200 | 22 | 400 |
HRB-4 25360 | 2550 | 28 | 23 | 23 | 18 | 360 | 360 | 270 | 5010 | 2060 | 2050 | 1510 | 15200 | 30 | 600 |
HRB-4 25380 | 2550 | 30 | 25 | 25 | 20 | 380 | 380 | 290 | 5010 | 2060 | 2050 | 1500 | 16050 | 30 | 600 |
HRB-4 25400 | 2550 | 40 | 30 | 30 | 25 | 400 | 400 | 300 | 5010 | 2060 | 2050 | 1490 | 16600 | 37 | 600 |
HRB-4 25460 | 2550 | 45 | 35 | 35 | 30 | 460 | 460 | 380 | 5210 | 2210 | 2170 | 1590 | 20000 | 45 | 600 |
HRB-4 30220 | 3100 | 6 | 5 | 5 | 4 | 220 | 220 | 180 | 4880 | 1160 | 1200 | 830 | 5900 | 7,5 | 160 |
HRB-4 30240 | 3100 | 8 | 6 | 6 | 5 | 240 | 240 | 190 | 4880 | 1160 | 1200 | 820 | 6450 | 11 | 160 |
HRB-4 30260 | 3100 | 10 | 8 | 8 | 6 | 260 | 260 | 230 | 5310 | 1660 | 1600 | 1160 | 9700 | 15 | 400 |
HRB-4 30270 | 3100 | 13 | 10 | 10 | 8 | 270 | 270 | 230 | 5310 | 1660 | 1600 | 1155 | 10050 | 15 | 400 |
HRB-4 30280 | 3100 | 15 | 12 | 12 | 10 | 280 | 280 | 240 | 5310 | 1660 | 1600 | 1150 | 10550 | 18,5 | 400 |
HRB-4 30300 | 3100 | 16 | 16 | 14 | 12 | 300 | 300 | 240 | 5310 | 1660 | 1600 | 1140 | 11100 | 18,5 | 400 |
HRB-4 30320 | 3100 | 20 | 16 | 16 | 13 | 320 | 320 | 250 | 5310 | 1660 | 1600 | 1130 | 11400 | 22 | 400 |
HRB-4 30340 | 3100 | 23 | 18 | 18 | 15 | 340 | 340 | 260 | 5310 | 1660 | 1600 | 1120 | 12000 | 22 | 400 |
HRB-4 30360 | 3100 | 25 | 20 | 20 | 16 | 360 | 360 | 270 | 5560 | 2060 | 2050 | 1510 | 16750 | 30 | 600 |
HRB-4 30380 | 3100 | 28 | 23 | 23 | 18 | 380 | 380 | 290 | 5560 | 2060 | 2050 | 1500 | 18000 | 30 | 600 |
HRB-4 30400 | 3100 | 30 | 25 | 25 | 20 | 400 | 400 | 300 | 5560 | 2060 | 2050 | 1490 | 18800 | 37 | 600 |
HRB-4 30460 | 3100 | 40 | 30 | 30 | 25 | 460 | 460 | 380 | 5760 | 2210 | 2170 | 1590 | 22000 | 45 | 600 |
HRB-4R 30460 | 3100 | 45 | 35 | 35 | 30 | 460 | 440 | 360 | 5690 | 2280 | 2375 | 1770 | 31500 | 37+22 | 850 |
HRB-4R 30480 | 3100 | 50 | 40 | 40 | 35 | 480 | 455 | 370 | 5690 | 2280 | 2375 | 1760 | 35000 | 45+22 | 850 |
HRB-4R 30520 | 3100 | 60 | 45 | 45 | 40 | 520 | 500 | 410 | 6085 | 2630 | 2790 | 2045 | 45000 | 2×37+30 | 1100 |
HRB-4R 30580 | 3100 | 70 | 55 | 55 | 45 | 580 | 560 | 440 | 6085 | 2630 | 2790 | 2015 | 50000 | 2×37+30 | 1100 |
HRB-4R 30650 | 3100 | 80 | 60 | 60 | 50 | 650 | 610 | 500 | 6370 | 3240 | 3660 | 2825 | 72000 | 2×45+11 | 1700 |
HRB-4R 30760 | 3100 | 100 | 80 | 80 | 70 | 760 | 720 | 600 | 7100 | 3800 | 4290 | 3333 | 110000 | 2×55+11 | 2200 |
HRB-4 40280 | 4100 | 8 | 6 | 6 | 4 | 280 | 280 | 240 | 6310 | 1660 | 1600 | 1150 | 11600 | 15 | 400 |
HRB-4 40320 | 4100 | 10 | 8 | 8 | 6 | 320 | 320 | 250 | 6310 | 1660 | 1600 | 1130 | 14000 | 18,5 | 400 |
HRB-4 40360 | 4100 | 12 | 10 | 10 | 8 | 360 | 360 | 270 | 6560 | 2060 | 2050 | 1510 | 19500 | 22 | 600 |
HRB-4 40380 | 4100 | 16 | 12 | 12 | 10 | 380 | 380 | 290 | 6560 | 2060 | 2050 | 1500 | 20500 | 30 | 600 |
HRB-4 40400 | 4100 | 20 | 16 | 16 | 12 | 400 | 400 | 300 | 6560 | 2060 | 2050 | 1490 | 22000 | 37 | 600 |
HRB-4 40460 | 4100 | 25 | 20 | 20 | 16 | 460 | 460 | 380 | 6760 | 2210 | 2170 | 1590 | 25000 | 45 | 600 |
HRB-4R 40460 | 4100 | 30 | 25 | 25 | 20 | 460 | 440 | 360 | 6690 | 2280 | 2375 | 1770 | 39000 | 37+22 | 850 |
HRB-4R 40480 | 4100 | 40 | 30 | 30 | 25 | 480 | 455 | 370 | 6690 | 2280 | 2375 | 1760 | 43000 | 45+22 | 850 |
HRB-4R 40520 | 4100 | 45 | 35 | 35 | 30 | 520 | 500 | 410 | 7085 | 2630 | 2790 | 2045 | 50000 | 2×37+30 | 1100 |
* Mainitud mudelitel: Ø Dmin= Ødx2 (eelpainutus) ; Ødx4 (painutus) Mainitud väärtused kehtivad vaid juhul 240 N/mm2 Muu materjal ja laiused: arvutatavad kalkulaatori DURMA Roll Bending Calculator abil Koonuspainutusvõime sõltub nurgast ja ülalmainitud väärtuste poolväärtusest Kaalud ja mootorivõimsused võivad lisavarustuse korral suuremad olla. |
