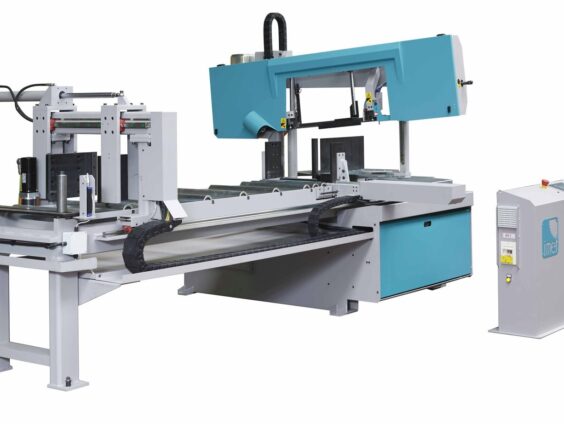

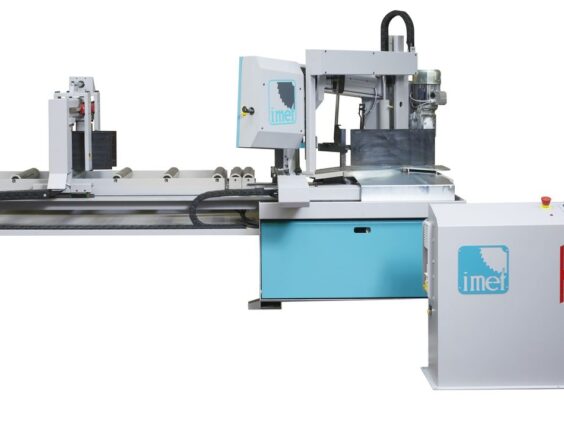

KTECH 502 F2000 INDUSTRY 4.0 READY kahe sambaga automaatne järkamissaag.
K-Tech 502 F2000 on KS 502 edasiarendus.
Saagimisnurkade juhtimine asendianduri ja inverteri abil, lõigete optimaalne valik arvjuhtimise kaudu mitmiktalitluseks lihtsa abistatud programmeerimisega.
Integreeritud klaviatuur 3 telje arvjuhtimisega, suur RAM mälu, vedelkristallnäidik saetavate osade suunatud seadmiseks nõutava nurga alla, saagimise võimalus kahe nurgaga ühel küljel.

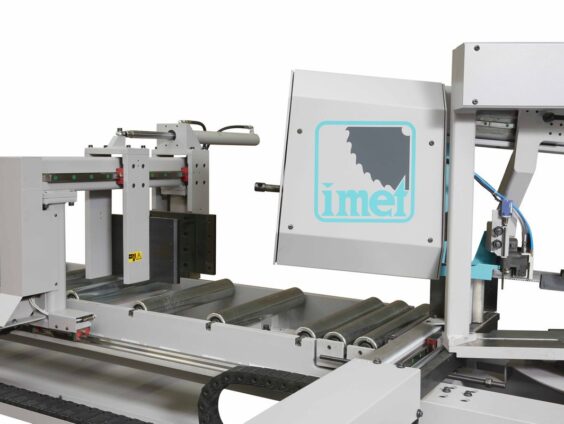

Arvjuhtimine võimaldab seadistada ja salvestada üle 300 saagimisprogrammi erinevate kujude, hulkade ning pikkustega. Monoplokkpost ja raam konveieriga elekterkeevitatud toekast terasest konstruktsioonil. Kõrge positsioonimistäpsus tänu karastatud lineaarjuhikutele ja kuulkruvile läbimõõduga 32 mm, mida juhib inverter.
Terasest saeraam toruprofiilidega; materjali lauda toetab keskne eelpingestatud laager. Reguleeritavad laagrid koonusrullidega pendeltapil. Ühes plokis, pika tööeaga reduktor.

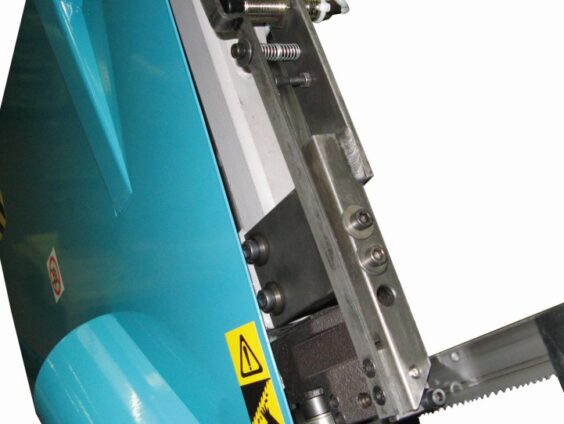

Tera pingus 1700 kg/cm2, seadistatavad terajuhikud kõvametallist siseelementide ja suunalaagritega.
Saeraami langetuse jõu ja kiiruse reguleerimine erinevate juhtseadistega, saagimisparameetrite kohandamiseks materjali tüübiga.
Käigu üldpikkus 2050 mm, minimaalne jäägiots 165 mm 0° juures. Miinimummäärimissüsteem standardvarustuses. Saagimise lõpp kallutatud teraga, minimaalselt 5° 450 mm ulatuses, tagab parema läbistuse, tera pikema tööea ja kiirema saagimise. Lõikevõime: ümartoorikud kuni 310 mm, kanttoorikud kuni 280 mm ja ristküliktoorikud kuni 450 x 270 mm.
*Modem Industry 4.0, teleteeninduse ja kaugjuhtimise jaoks on saadaval valikvarustusena.
| Andur KS
Kõigi KS saagide standardvarustusse kuulub lähedusandur lõike alguspunkti automaatseks tuvastamiseks. |
 |
| CNC KTECH 502 Graafika |  |
| Rull-lauad KS
Vabade rullidega rull-lauad, kasutamiseks nii laadimis- kui ka väljastamispoolel, elekterkeevitatud teraskonstruktsioon, 1,5-meetrised elemendid, tugipadjad ning jalam. Varustatud fikseerimiseks aluspinna külge, kõrguse reguleerimise võimalus. |
 |
| Püstrullid RTSKS
Kui teie saag on varustatud kimbusaagimisseadisega, soovitame tellida püsthoiderullid saetava materjali jaoks. |
 |
| KTECH 502 F2000 INDUSTRY 4.0 READY | ||
| Nurksaagimise vahemik | ° | -30/90/+30 |
| Lõikevõime 90° juures: ümar / kant / ristkülik | mm. | 350 / 335 / 500 x 325 |
| Lõikevõime 90° juures: ristkülik kimpude saagimisel | mm. | maks 500 x 250 min 160 x 40 |
| Tera mõõdud | mm. | 4250 x 34 x 1.1 |
| Teramootori võimsus | KW | 2.2 |
| Sööturkelgu käik (korratav) | mm. | 2050 |
| Sööturi mootori võimsus | KW | 0.75 |
| Jäägiots | mm. | 250 |
| Tera kiirus | m/min. | 18 ÷ 100 |
| Hüdroüksuse mootor | KW | 0.75 |
| Hüdroüksuse paagi maht | l | 20 |
| Jahutusvedeliku paagi maht | l | 3 |
| Mõõtmed (L x P x K) | mm. | 4120 x 2300 x 2180 |
| Töölaua kõrgus | mm. | 810 |
| Kaal | Kg | 2200 |
| Minimaalne saetav pikkus | mm. | 30 |
| Talitluse tüüp | poolautomaatne / automaatne CNC | |
| Saetavad materjalid | teras / malm / ülitugevad terased | |
