Trei- ja freesimiskeskus KOVOSVIT MTC 630

Trei- ja freesimiskeskus KOVOSVIT MULTICUT 630

Multifunktsioonilise trei- ja freesimiskeskuse korral kohtuvad trei- ja freespinkide funktsioonid ühes universaalses masinas, mis võimaldab keerukate osade masintöötlust mitut tehnoloogiat kasutades (treimine, keermestamine, soonelõikus, puurimine, sisetreimine, freesimine, kontuurfreesimine, hambafreesimine ning mõõtmine). Masinate standardvarustusse kuulub B-telg, mis võimaldab teljevälist puurimist ja 5-teljelist freesimist. MULTICUT 630 (parempoolse spindliga) võimaldab osatäielikku masintöötlust mõlemal küljel.
Masina versioon:
S – abispindliga versioon
T – tagapukiga versioon

Prindi
Toote video





    Võrratult avarad tehnoloogilised kasutusvõimalused

    Välisläbimõõdu treimine, keermestamine, soonelõikus Siseläbimõõdu treimine, keermestamine, soonelõikus Nurkpuurimine
    Viieteljeline freesimine
    Nurkfreesimine
    Hambafreesimine Laupfreesimine, soonelõikus
    Sisetreimine
    Puurimine
    Nukk- ja väntvõllide puurimine
    Mõõtmine protsessi käigus
    Soonefreesimine
    1. Välisläbimõõdu treimine, keermestamine, soonelõikus
    2. Siseläbimõõdu treimine, keermestamine, soonelõikus
    3. Nurkpuurimine
    4. Viieteljeline freesimine
    5. Nurkfreesimine
    6. Hambafreesimine
    1. Face milling, grooving
    2. Boring
    3. Drilling
    4. Cam + crank shaft milling
    5. In-process measurement
    6. Slotting
    Masina kere
    1. peaspindel 2800 min-1
    2. tööriistaspindel 12000 min-1 [10000 min-1]
    3. abispindel 2800 min-1
    Tööala
    Suurim masintöötluse pikkus
    Suurim masintöötluse läbimõõt
    Käik Y-teljel

    • 370 mm (MTC 500i)
    • 400 mm (MTC 630)
    Spindel
    Tööriistaspindel

    • Otseülekanne
      Aktiivjahutus
    • Hüdrauliline jagamine B-telg
    • Otseülekanne – Momendimootor
    • Aktiivjahutus
    • Hüdrauliline pidur
    • Vahetu mõõtmine
    • Programmeeritav samm 0,0001°
    Toorikuspindel C-telg

    • Vahetu mõõtmine
    • Programmeeritav samm 0,0001°
    • Mehhaaniline, käigukastiga
    • Mehhaaniline ja momendimootor
    Your manufacturing productivity after multitasking machine integration
    Teie ettevõte tootlikkus mitmefunktsioonilise masina kasutuselevõtmise järel.
    Praktiliselt kõik masintöötluse liigid on sooritatavad ühe masinaga.
    MULTICUT masintöötluskeskuse kasutuselevõtmise eelised:
    Masintöötlusele üldiselt kuluva aja oluline lühenemine
    Materjalivoo lihtsustumine
    Protsessivaheliste ooteaegade kadumine
    Kinnitite arvu vähenemine
    Tööriistade arvu vähenemine
    Operaatorite arvu vähenemine
    Seadistusaja lühenemine
    Kõrge täpsusega masintöötlus
    Ükskõik millise masintöötluse lihtne kordamine koos kõigi andmete salvestamise võimalusega

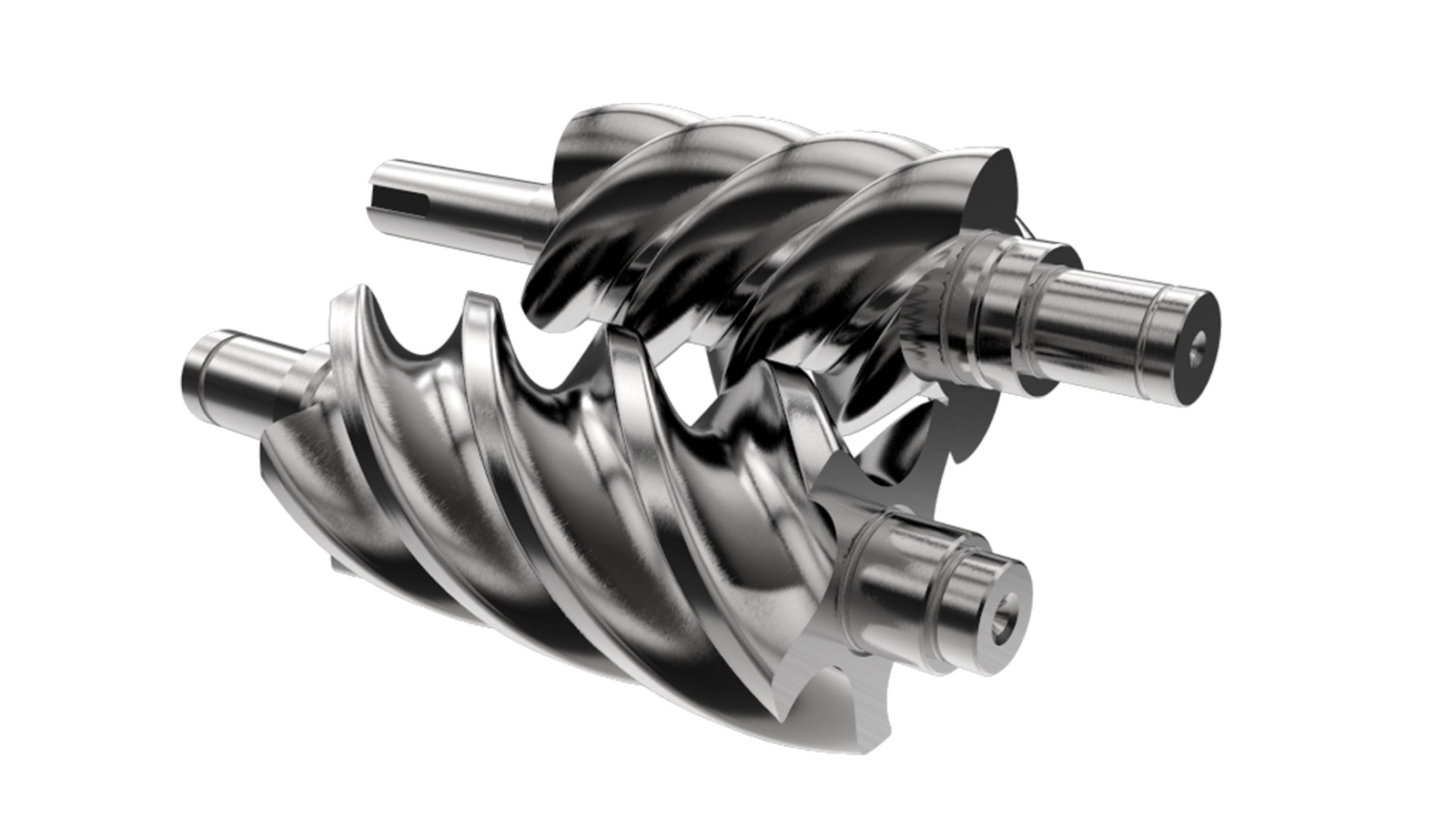

    Veovõll

    • Mäekombaini ajami osa, kaevandusmasinad
    • Planetaarmehhanismi korpus



    Tehnilised andmed MULTICUT 630 / 1500 (T) MULTICUT 630 / 1500 (S) MULTICUT 630 / 2000 (T) MULTICUT 630 / 2000 (S) MULTICUT 630 / 3000 (T) MULTICUT 630 / 3000 (S) MULTICUT 630 / 4500 (T) MULTICUT 630 / 4500 (S) MULTICUT 630 / 6000 (T) MULTICUT 630 / 6000 (S)
    Töövahemik
    Maks. treitöötluse läbimõõt B=0° / 45° / 60° / 90° 790 / 930 / 1060 / 1150 790 / 930 / 1060 / 1150 790 / 930 / 1060 / 1150 790 / 930 / 1060 / 1150 790 / 930 / 1060 / 1150 790 / 930 / 1060 / 1150 790 / 930 / 1060 / 1150 790 / 930 / 1060 / 1150 790 / 930 / 1060 / 1150 790 / 930 / 1060 / 1150
    Maks. treitöötluse pikkus mm 1600 1600 2100 2100 3100 3100 4600 4600 6100 6100
    Latt-tooriku suurus mm 122 122 12 122 122 122 122 122 122 122
    Tooriku kaal
    Toestamata / toestatud tsentriga (maks. kiirus) koos padruniga kg 1000 / 2500 (250min-1) 1000 / 2500 (250min-1) 1000 / 2500 (250min-1) 1000 / 2500 (250min-1) 1000 / 2500 (250min-1) 1000 / 2500 (250min-1) 1000 / 2500 (250min-1) 1000 / 2500 (250min-1) 1000 / 2500 (250min-1) 1000 / 2500 (250min-1)
    Toestatud lünettidega 1 / 2 / 3 (maks. kiirus) koos padruniga kg 3000 / – / – (250min-1) 3000 / – / – (250min-1) 3000 / 3500 / – (250min-1) 3000 / 3500 / – (250min-1) 3000 / 3500 / – (250min-1) 3000 / 3500 / – (250min-1) 3000 / 3500 / 4000 (250min-1) 3000 / 3500 / 4000 (250min-1) 3000 / 3500 / 4000 (250min-1) 3000 / 3500 / 4000 (250min-1)
    Tööriistaspindli lineaarteljed
    X / Y <- Y/+Y> / Z-telje käik mm 780 / 400 <+-200> / 1600 780 / 400 <+-200> / 1600 780 / 400 <+-200> / 2100 780 / 400 <+-200> / 2100 780 / 400 <+-200> / 3100 780 / 400 <+-200> / 3100 780 / 400 <+-200> / 4600 780 / 400 <+-200> / 4600 780 / 400 <+-200> / 6100 780 / 400 <+-200> / 6100
    X- / Y- / Z-telje kiiretteanne m.min-1 40 / 30 / 40 40 / 30 / 40 40 / 30 / 40 40 / 30 / 40 40 / 30 / 40 40 / 30 / 40 40 / 30 / 40 40 / 30 / 40 40 / 30 / 40 40 / 30 / 40
    Peaspindel
    Maks. spindli kiirus
    Väike kiirus min-1 720 720 720 720 720 720 720 720 720 720
    Suur kiirus min-1 2800 2800 2800 2800 2800 2800 2800 2800 2800 2800
    Käigukasti astmed 2 2 2 2 2 2 2 2 2 2
    Spindli esiotsa tüüp (DIN 55026) A11 A11 A11 A11 A11 A11 A11 A11 A11 A11
    Väändemoment
    Väike kiirus 25% / 40% / 60%ED / pidev Nm – / – / 3283 / 2736 – / – / 3283 / 2736 – / – / 3283 / 2736 – / – / 3283 / 2736 – / – / 3283 / 2736 – / – / 3283 / 2736 – / – / 3283 / 2736 – / – / 3283 / 2736 – / – / 3283 / 2736 – / – / 3283 / 2736
    Suur kiirus 25% / 40% / 60%ED / pidev Nm 1040 / 821 / 657 / 547 1040 / 821 / 657 / 547 1040 / 821 / 657 / 547 1040 / 821/ 657 / 547 930 / 821 / 657 / 547 930 / 821 / 657 / 547 930 / 821 / 657 / 547 930 / 821 / 657 / 547 930 / 821 / 657 / 547 930 / 821 / 657 / 547
    Mootori võimsus 25% / 40% / 60%ED / pidev kW 78 / 61,5 / 49 / 41 78 / 61,5 / 49 / 41 78 / 61,5 / 49 / 41 78 /61,5 /49 /41 70 / 61,5 / 49 / 41 70 / 61,5 / 49 / 41 70 / 61,5 / 49 / 41 70 / 61,5 / 49 / 41 70 / 61,5 / 49 / 41 70 / 61,5 / 49 / 41
    Abispindel
    Maks. spindli kiirus
    Väike kiirus min-1 – 720 – 720 – 720 – 720 – 720
    Suur kiirus min-1 – 2800 – 2800 – 2800 – 2800 – 2800
    Käigukasti astmed – 2 – 2 – 2 – 2 – 2
    Spindli esiotsa tüüp (DIN 55026) – A11 – A11 – A11 – A11 – A11
    Väändemoment
    Väike kiirus 25% / 40% / 60%ED / pidev Nm – – / – / 3110 / 2592 – – / – / 3110 / 2592 – – / – / 3110 / 2592 – – / – / 3110 / 2592 – – / – / 3110 / 2592
    Suur kiirus 25% / 40% / 60%ED / pidev Nm – 881 / 762 / 622 / 518 – 881 / 762 / 622 / 518 – 881 / 762 / 622 / 518 – 881 / 762 / 622 / 518 – 881 / 762 / 622 / 518
    Mootori võimsus 25% / 40% / 60%ED / pidev kW – 73 / 63 / 51,5 / 43 7- 73 / 63 / 51,5 / 43 – 73 / 63 / 51,5 / 43 – 73 / 63 / 51,5 / 43 – 73 / 63 / 51,5 / 43
    Toorikuspindlite C-telg
    Min. programmeerimissamm 0,0001° 0,0001° 0,0001° 0,0001° 0,0001° 0,0001° 0,0001° 0,0001° 0,0001° 0,0001°
    Maks. kiirus min-1 30 30 30 30 30 30 30 30 30 30
    Väändemoment 25% ED / pidev Nm 2176 / 1408 2176 / 1408 2176 / 1408 2176 / 1408 2176 / 1408 2176 / 1408 2176 / 1408 2176 / 1408 2176 / 1408 2176 / 1408
    Pidur Nm 3000 / 1000 3000 / 1000 3000 / 1000 3000 / 1000 3000 / 1000 3000 / 1000 3000 / 1000 3000 / 1000 3000 / 1000 3000 / 1000
    Tööriistaspindel
    Maks. kiirus min-1 12 000 [10 000; 6500] 12 000 [10 000; 6500] 12 000 [10 000; 6500] 12 000 [10 000; 6500] 12 000 [10 000; 6500] 12 000 [10 000; 6500] 12 000 [10 000; 6500] 12 000 [10 000; 6500] 12 000 [10 000; 6500] 12 000 [10 000; 6500]
    Koonus kVa HSK-A63 [HSK-A100 / Capto C6 / Capto C8] HSK-A63 [HSK-A100 / Capto C6 / Capto C8] HSK-A63 [HSK-A100 / Capto C6 / Capto C8] HSK-A63 [HSK-A100 / Capto C6 / Capto C8] HSK-A63 [HSK-A100 / Capto C6 / Capto C8] HSK-A63 [HSK-A100 / Capto C6 / Capto C8] HSK-A63 [HSK-A100 / Capto C6 / Capto C8] HSK-A63 [HSK-A100 / Capto C6 / Capto C8] HSK-A63 [HSK-A100 / Capto C6 / Capto C8] HSK-A63 [HSK-A100 / Capto C6 / Capto C8]
    Väändemoment 25% / 40% ED / pidev Nm 162 / 143 / 119 [216 / 180 / 140; 300 / 255 / 200] 162 / 143 / 119 [216 / 180 / 140; 300 / 255 / 200] 162 / 143 / 119 [216 / 180 / 140; 300 / 255 / 200] 162 / 143 / 119 [216 / 180 / 140; 300 / 255 / 200] 162 / 143 / 119 [216 / 180 / 140; 300 / 255 / 200] 162 / 143 / 119 [216 / 180 / 140; 300 / 255 / 200] 162 / 143 / 119 [216 / 180 / 140; 300 / 255 / 200] 162 / 143 / 119 [216 / 180 / 140; 300 / 255 / 200] 162 / 143 / 119 [216 / 180 / 140; 300 / 255 / 200] 162 / 143 / 119 [216 / 180 / 140; 300 / 255 / 200]
    Võimsus 25% / 40% ED / pidev kW 34 / 30 / 25 [56 / 47 / 37; 44 / 38 / 29] 34 / 30 / 25 [56 / 47 / 37; 44 / 38 / 29] 34 / 30 / 25 [56 / 47 / 37; 44 / 38 / 29] 34 / 30 / 25 [56 / 47 / 37; 44 / 38 / 29] 34 / 30 / 25 [56 / 47 / 37; 44 / 38 / 29] 34 / 30 / 25 [56 / 47 / 37; 44 / 38 / 29] 34 / 30 / 25 [56 / 47 / 37; 44 / 38 / 29] 34 / 30 / 25 [56 / 47 / 37; 44 / 38 / 29] 34 / 30 / 25 [56 / 47 / 37; 44 / 38 / 29] 34 / 30 / 25 [56 / 47 / 37; 44 / 38 / 29]
    Tööriista jaotuspositsioonide arv pidev  [8 x 45°; 8 x 45°] pidev [8 x 45°; 8 x 45°] pidev [8 x 45°; 8 x 45°] pidev [8 x 45°; 8 x 45°] pidev [8 x 45°; 8 x 45°] pidev [8 x 45°; 8 x 45°] pidev [8 x 45°; 8 x 45°] pidev [8 x 45°; 8 x 45°] pidev [8 x 45°; 8 x 45°] pidev [8 x 45°; 8 x 45°]
    Tööriistaspindli B-telg
    Vahemik -120° / +120° -120° / +120° -120° / +120° -120° / +120° -120° / +120° -120° / +120° -120° / +120° -120° / +120° -120° / +120° -120° / +120°
    Min. programmeerimissamm 0,0001° 0,0001° 0,0001° 0,0001° 0,0001° 0,0001° 0,0001° 0,0001° 0,0001° 0,0001°
    Maks. kiirus min-1 50 50 50 50 50 50 50 50 50 50
    Jaotusaeg 90° s 0,8 0,8 0,8 0,8 0,8 0,8 0,8 0,8 0,8 0,8
    Väändemoment 40% ED / pidev Nm 1300 / 750 1300 / 750 1300 / 750 1300 / 750 1300 / 750 1300 / 750 1300 / 750 1300 / 750 1300 / 750 1300 / 750
    Hüdrauliline pidur / lukustus Nm 8000 [1700 / 8200] 8000 [1700 / 8200] 8000 [1700 / 8200] 8000 [1700 / 8200] 8000 [1700 / 8200] 8000 [1700 / 8200] 8000 [1700 / 8200] 8000 [1700 / 8200] 8000 [1700 / 8200] 8000 [1700 / 8200]
    Tööriistamagasin
    Tööriistakohtade arv
    HSK-T63, Capto C6 66 [120; 180] 66 [120; 180] 66 [120; 180] 66 [120; 180] 66 [120; 180] 66 [120; 180] 66 [120; 180] 66 [120; 180] 66 [120; 180] 66 [120; 180]
    HSK-100, Capto C8 44 [80; 120] 44 [80; 120] 44 [80; 120] 44 [80; 120] 44 [80; 120] 44 [80; 120] 44 [80; 120] 44 [80; 120] 44 [80; 120] 44 [80; 120]
    Maks. tööriista pikkus mm 500 500 500 500 500 500 500 500 500 500
    Maks. tööriista läbimõõt
    Koos / ilma külgneva HSK-T63, Capto C6 mm 175 / 90 175 / 90 175 / 90 175 / 90 175 / 90 175 / 90 175 / 90 175 / 90 175 / 90 175 / 90
    Koos / ilma külgneva HSK-T100, Capto C8 mm 200 / 130 200 / 130 200 / 130 200 / 130 200 / 130 200 / 130 200 / 130 200 / 130 200 / 130 200 / 130
    Maks. tööriista kaal kg 12 12 12 12 12 12 12 12 12 12
    Vahetusaeg tööriist-tööriista vastu / laast-laastu vastu s 03.okt 03.okt 03.okt 03.okt 03.okt 03.okt 03.okt 03.okt 03.okt 03.okt
    Tagapukk
    Tagapuki spindli läbimõõt / Tagapuki spindli käik mm 190 / 180 – 190 / 180 – 190 / 180 – 190 / 180 – 190 / 180 –
    Tagapuki spindli koonuseava Morse Mo6 – Mo6 – Mo6 – Mo6 – Mo6 –
    Jõuvahemik kN 2,5 – 25 – 2,5 – 25 – 2,5 – 25 2,5 – 25 2,5 – 25 – 2,5 – 25 –
    Jahutusvedeliku paak
    Paagi maht / Jahutusvedeliku maht l 500 / 700 500 / 700 500 / 700 500 / 700 500 / 800 500 / 800 500 / 900; 500 / 1000 500 / 900; 500 / 1000 500 / 900; 500 / 1000 500 / 900; 500 / 1000
    Pumba mootor , võimsus pidev kW – – – – – – –
    Masina mõõtmed
    Masina pikkus ilma / koos laastukonveieriga / transport mm 6630 / 7900 / 6630 6630 / 7900 / 6630 7130 / 8400 / 7130 7130 / 8400 / 7130 8130 / 9400 / 8130 8130 / 9400 / 8130 9630 / 10 900 / 9630 9630 / 10 900 / 9630 11 130 / 12 400 / 11 130 11 130 / 12 400 / 11 130
    Masina laius / transport mm 5150 / 3100 5150 / 3100 5150 / 3100 5150 / 3100 5150 / 3100 5150 / 3100 5150 / 3100 5150 / 3100 5150 / 3100 5150 / 3100
    Masina kõrgus / transport mm 3100 / 3000 3100 / 3000 3100 / 3000 3100 / 3000 3100 / 3000 3100 / 3000 3100 / 3000 3100 / 3000 3100 / 3000 3100 / 3000
    Masina mass kg 24 000 24 000 25 000 25 000 26 500 26 500 28 500 28 500 30 000 30 000
    Masina ühendus
    Elektrivoolutoide pidev kVA 100 150 150 150 100 150 100 125 100 125
    Suruõhutoide rõhk / voolutugevus MPa/L.min-1 0,6 / 500 0,6 / 500 0,6 / 500 0,6 / 500 0,6 / 500 0,6 / 500 0,6 / 500 0,6 / 500 0,6 / 500 0,6 / 500
    Juhtsüsteem
    Tüüp Siemens Sinumerik 840D SL Siemens Sinumerik 840D SL Siemens Sinumerik 840D SL Siemens Sinumerik 840D SL Siemens Sinumerik 840D SL Siemens Sinumerik 840D SL Siemens Sinumerik 840D SL Siemens Sinumerik 840D SL Siemens Sinumerik 840D SL Siemens Sinumerik 840D SL
    Pidevalt juhitavate telgede arv masintöötluse korral 5 5 5 5 5 5 5 5 5 5
    Tööriistaspindel:

    • Lattide treimine
    • Lattide sisetreimine

    NurksisetreimineX-telje liugliides:

    • Lattide treimine
    • Lattide sisetreimine

    Abispindel:

    • Lattide sisetreimine
    Tööriistaspindel:

    • Lattide treimine
    • Lattide sisetreimineNurksisetreimineX-telje liugliides:
    • Lattide treimine
    • Lattide sisetreimine

    Abispindel:

    • Lattide sisetreimine
    Tööriistaspindel

    • Lattide treimine
    • Lattide sisetreimine
    • Nurksisetreimine
    X-telje liugliides:

    • Lattide treimine
    • Lattide sisetreimine
    Abispindel:

    • Lattide sisetreimine

    Lattide sisetreimine, mahtuvus

    • Kuni pikkuseni 1500 mm
    • Kuni läbimõõduni 125 mm
    • Kuni 3 lati automaatne vahetus
