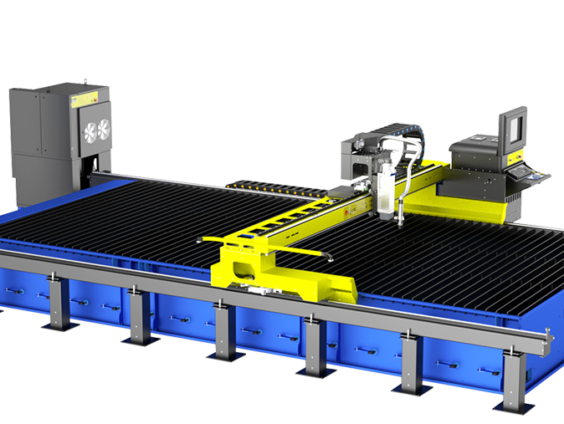

AJANi CNC STANDARDSED PLASMALÕIKURID
Ajan toodab kõik oma masinate osad: plasmageneraatori, arvjuhtimisüksuse, lõikepõleti, kuluosad, servomootorid, liikuvad osad, kogu elektroonika ja terastarindid – see annab ettevõttele suure eelise müügis ning müügijärgses teeninduses.
- Mikroliitefunktsioon (väikeste osade mahakukkumise vältimine nende minisildadega põhiplaadi külge ühendamise teel).
- Avade kvaliteedi optimeerimine OPTOHOLE-tehnoloogiat kasutades.
- Automaatne lehtmetalli etalonpunkt.
Teraskonstruktsioon.
Kahepoolne hammaslattsüsteem AC-servomootor X-teljel ja Y-teljel.
Precision Plasma 130/260 A generaator.
Standardmarkeering Precision Plasmal.
Automaatne põleti kõrguse ohje.
Tõhus lõikamine lõikekiirust vähendamata vektorite korral, millel on samad algus- ja lõpunurgad (kiirmasintöötlus).
Võimalus suvalisse kohta naasmiseks ja lõikamise jätkamiseks (jätkamisfunktsioon).
Töö standardsete DIN/ISO G koodidega.
Võimalus tööks DXF, ESSI ja töötlusrajafailidega.
Tasuta AJAN joonestustarkvara.
Suur kulgliikumiskiirus, 15 m/min.
X-telge saab tellimusel suurendada.
Valikuline ventilatsioonisüsteem.
Pesastuse tarkvarapakett.
| AJAN PLASMA Tehnilised andmed | ||||||
| Materjal | Amprid | Gaas | Min. paksus | Läbistuspaksus | Maks. paksus | Plasmalõikuse gaasitarve (l/min) |
| Pehme teras | 30 AMP | O2 /O2 | 0.5 mm | 6 mm | 6 mm | 36,5 |
| 40 AMP | O2 /AIR | 2 mm | 6 mm | 6 mm | 4,5 | |
| 80 AMP | O2 /AIR | 2 mm | 15 mm | 20 mm | 10 | |
| 130 AMP | O2 /AIR | 3 mm | 25 mm | 30 mm | 16 | |
| 260 AMP | O2 /AIR | 6 mm | 40 mm | 65 mm | 28,5 | |
| 260 AMP | H35 /N2 | 40 mm | 40 mm | 100 mm | – | |
| Roostevaba teras | 45 AMP | N2 /N2 | 0,8 mm | 4 mm | 4 mm | 70 |
| F5 /N2 | 0,8 mm | 6 mm | 6 mm | 9.5 (F5) / 20 (N2) | ||
| 80 AMP | F5 /N2 | 4 mm | 10 mm | 10 mm | 19.5 (F5) / 28 (N2) | |
| AIR /AIR | 3 mm | 10 mm | 10 mm | – | ||
| 130 AMP | N2 /N2 | 6 mm | 15 mm | 20 mm | 78,5 | |
| AIR /AIR | 6 mm | 15 mm | 20 mm | – | ||
| H35 /N2 | 10 mm | 20 mm | 25 mm | 30 (H35) / 48.5 (N2 ) | ||
| 260 AMP | AIR /AIR | 6 mm | 25 mm | 50 mm | – | |
| H35 /N2 | 10 mm | 40 mm | 100 mm | 32 (H35) / 123 (N2) | ||
| Alumiinium | 45 AMP | N2 /N2 | 1,2 mm | 4 mm | 6 mm | 52 |
| 130 AMP | AIR /AIR | 6 mm | 20 mm | 25 mm | – | |
| H35 /N2 | 6 mm | 20 mm | 25 mm | 29 (H35) / 40 (N2) | ||
| 260 AMP | AIR /AIR | 6 mm | 25 mm | 100 mm | – | |
| H35 /N2 | 6 mm | 40 mm | 50 mm | 35 (H35 / 114 (N2) | ||
Kompaktne kujundus
Maailma kergeim kaldpea
Täielik kokkupõrkekaitse
Kallutusvahemik 0 kuni 45° (0-60° valikuline)
Maksimaalne pöördenurk 540°
Üleminek täisnurkselt lõikamiselt kaldlõikamisele ühe nupuvajutusega
Erinevad keevissooned Y-soon, V-soon, kald-kant-kald,
X-soon, erinevad paksused
Klõpsake pildil erinevate ARVJUHTIMISEGA GAASI-/PLASMALÕIKUSMASINATE SKEEMIDE vaatamiseks:
AJANi FILTRISÜSTEEM
AJANi jugafiltrisüsteem on välja töötatud spetsiaalselt raskete tööstustingimuste jaoks. Pikaajalise teadus- ja arendustöö tulemusena, väiksema õhukulu ning filtri automaatse puhastuse toel, on käidukulud miinimumini viidud.
TEHNILISED ANDMED
- Tõhus filtreerimine, üle 99%
- Filtreerimiseks kasutatakse rõhuimpulsse
- Leegikindlad filtrid
- Mahukad peenosakeste kogumisanumad
- Isepuhastusfunktsioon
- Madalad käidukulud
TEHNILISED ANDMED
P3 1,2 GHz CPU
Emaplaat P3 toega
32 MB VGA graafikakaart
10/100 Mbps Etherneti kaart
USB tugi
128 MB RAM PC133 MHz
10 GB HDD
17” LCD kuvar
PS/2 hiir
Andmete ülekanne
Kohtvõrk
USB mälupulk
Keskne juhtpaneel (kuivati, ventilatsioon, generaator, jugafilter).
Tasuta AJANi CAD-programm ja geomeetriliste kujude andmebaas.
Automaatne lõikamise jätkamine katkestuspunktis voolukatkestuse järel.
Töö standardite ESSI, ISO, G koodidega. DXF failid.
Lõikelaius jääb programmi lõikeprotsessi jaoks.
Tasuta tarkvarauuendused internetist.
Keelevariandid nagu türgi ja inglise.
Lehtmetalli nurga automaatne määramine.
Arvjuhtimisüksus on valmistatud täielikult AJANi poolt, seega saab klient kogu vajaliku
hoolduse, lahendused ja varuosad AJANilt.
