KTECH 1202 F 3000-6000 INDUSTRY 4.0 READY * täisautomaatne kahe sambaga lintsaag
Automaatne püstine lintsaemasin, sobib keskmiste ja suurte profiilide ning lattide saagimiseks, varustatud arvjuhtimisega motoriseeritud pööramiseks vahemikus 60° paremale kuni 60° vasakule, sööturkelgu käigu programmeeritav pikkus.
Elekterkeevitatud teraskaar jämedate profiilidega tagab vibratsiooni täieliku puudumise.
Kaare liikumise tasakaalustab täiuslikult ja tagab suure läbimõõduga hüdrosilinder.
Arvjuhtimine võimaldab seadistada ja salvestada üle 90 saagimisprogrammi erinevate hulkade, pikkuste ja nurkadega.
Arvjuhtimisega integreeritud klaviatuur, mis on paigutatud mobiilsele konsoolile, vedelkristallnäidik tööetappide ja enesediagnostika kuvamiseks.

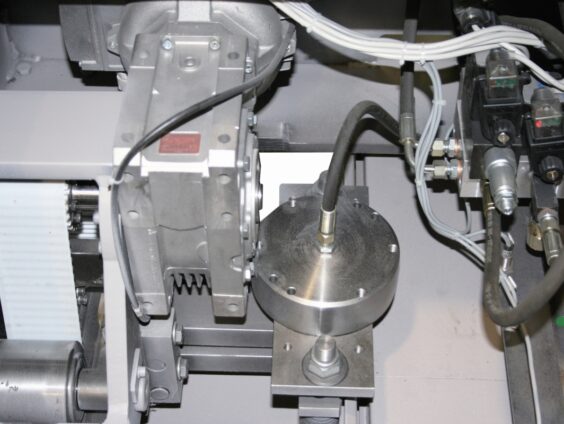

Kaare pööramine leiab aset suurtel eelpingestatud laagritel reduktormootori ja isepidurdusmootori vahendusel, paigutust näitab asendiandur. Kaare pöörlemise automaatne lukustus on hüdrauliline.
Vertikaalne hüdrauliline surveseadis materjali fikseerimise optimeerimiseks ja vibratsiooni vältimiseks saagimise käigus (valikvarustus).
Tera jahutus minimaalse määrimisega standardvarustuses, profiilide ja torude
saagimiseks ilma traditsioonilise vedeliku tüüpilise tülika dispersioonita.
Standardvarustuses energiat säästev hüdraulika juhtüksus, saagimise sooritamisel ja etappidel, mille käigus hüdrorõhku pole tarvis, lülitub juhtüksus välja, tagades nõnda olulise energiasäästu.
90° saagimisel: ümartoorikud 520 mm, kanttoorikud 450 mm, ristküliktoorikud 680 x 400 mm.
*Industry 4.0 süsteem modemiga teleteeninduse ja kaugjuhtimise jaoks on saadaval valikvarustusena.
| KTECH terapingutus
Terapingutus elektromehhaanilise süsteemi kaudu, mida ohjab masina arvjuhtimine. |
 |
| Saeraami pööramise tõkestus KTECH
KTECH ja KS NC korral toimub saeraami pööramine arvjuhitavalt mootoriga. |
|
| Mobiilne terajuhik K
Saagimismasin esindab tehnika viimast sõna. Miinimummäärimissüsteem kuulub standardvarustusse, mõju tera tööeale puudub. |
|
| Ohutustraat KS 802
Meie poolautomaatsetel ja automaatsetel lintsaagidel 702–802–1202 kannab sae pööramise turvalisuse eest hoolt ohutustraat, mis takistusega kokku puutudes masina viivitamatult seiskab. |
|
| KTECH rullid
Vabade rullidega laadimise/väljastuse rull-lauad, varustatavad mõõtesüsteemiga. Täiendavate tehniliste andmete saamiseks palume pöörduda meie poole. |
 |
| KTECH 1202 F 3000-6000 INDUSTRY 4.0 READY* | ||
| Nurksaagimise vahemik | ° | -30 / 90 / +30 |
| Lõikevõime 90° juures: ümar / kant / ristkülik | mm. | 680 / 640 / 1250 x 600 |
| Lõikevõime 90° juures: ristkülik kimpude saagimisel | mm. | 800 x 350 |
| Tera mõõdud | mm. | 8140 x 54 x 1.6 |
| Tera kalle | ° | 6 |
| Teramootori võimsus | KW | 5.5 |
| Sööturkelgu käik (korratav) | mm. | 3000 – 6000 |
| Sööturi mootori võimsus | KW | 1.5 |
| Jäägiots | mm. | 150 |
| Tera kiirus | m/min. | 15÷90 |
| Hüdroüksuse mootor | KW | 1.5 |
| Hüdroüksuse paagi maht | l | 80 |
| Jahutusvedeliku paagi maht | l | 3 |
| Mõõtmed (L x P x K) | mm. | 5750 x 4200 x 2750 ( F3000 ) |
| Töölaua kõrgus | mm. | 850 |
| Kaal | Kg | 5300 ( F3000 ) |
| Minimaalne saetav pikkus | mm. | 30 |
| Talitluse tüüp | poolautomaatne / automaatne CNC | |
| Saetavad materjalid | terased / malm / ülitugevad terased / sulamid | |
