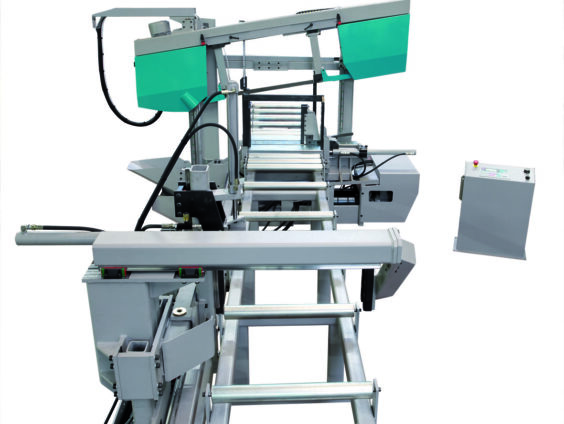

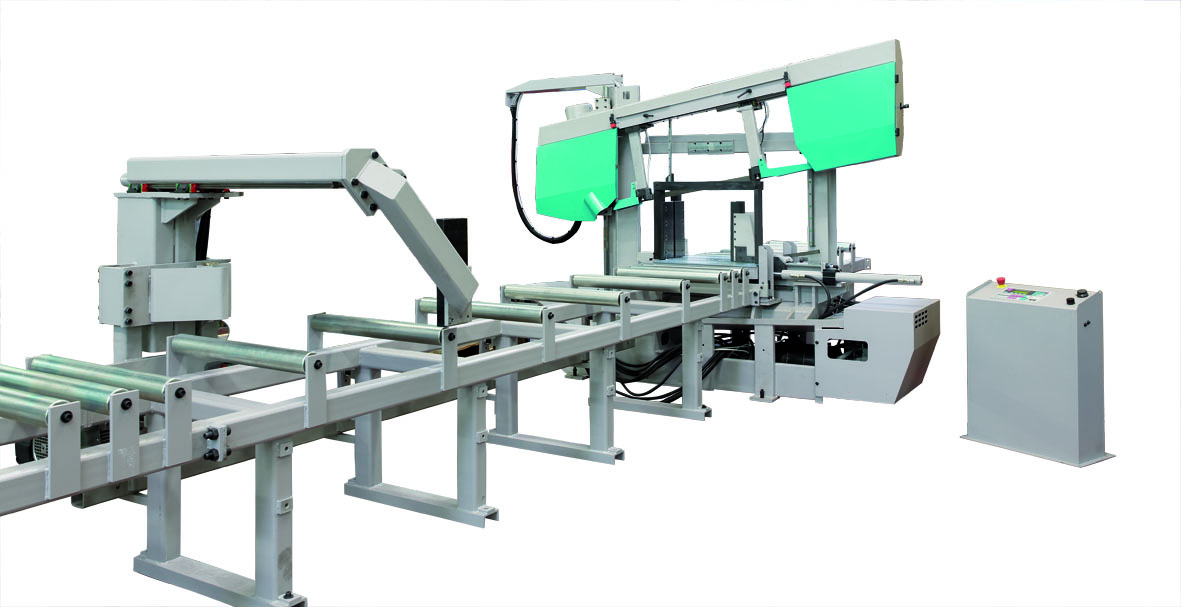

IMET H 700 F 1500-3000 INDUSTRY 4.0 READY täisautomaatne arvjuhtimisega kahe sambaga lintsaag
Täisautomaatne, arvjuhtimisega kahe sambaga lintsaag ainult sirgeks saagimiseks, kaare hüdrauliline langetus. Mõeldud ja projekteeritud peamiselt profiilide, teraskonstruktsioonide talade, torude ning lattide saagimiseks.
Arvjuhtimisüksus võimaldab seadistada ja salvestada üle 90 saagimisprogrammi erinevate saagimispikkuste ning hulkadega. Vedelkristallnäidik saagimisfaaside ja kõrvalekallete visualiseerimiseks.
Etteande kiirust ja saagimise jõudu saab konsooli abil reguleerida. Seadistatavad lindijuhikud kõvametallpatjade ja suunalaagritega.
Mobiilset lindijuhikut hoitakse automaatselt saagimisalale võimalikult lähedal.
Elektrooniline inverter tera kiiruse muutmiseks.
„Puhas saagimine“ tänu jahutussüsteemile minimaalse määrimisega pikkade torude ja profiilide saagimiseks jahutusvedeliku leketeta. Lõikevõime 90° juures: ümartoorikud 520 mm, kanttoorikud 450 mm. Ristküliktoorikud 680 x 400. *Modem Industry 4.0, teleteeninduse ja kaugjuhtimise jaoks on saadaval valikvarustusena.
| Mobiilne terajuhik K
Saagimismasinatel hoiab gaaskolb mobiilset terajuhikut automaatselt saagimispunktiga kokkupuutes. Standardvarustusse kuuluv miinimummäärimissüsteem hoiab ära emulgeeritava õli kasutamisel tüüpilise jahutusvedeliku dispersiooni; mõju tera tööeale puudub. |
|
| Juhtpaneel H 601 NC
H 601 AF-NC arvjuhtimisüksus on paigaldatud mobiilsele konsoolile, mille asendit operaator hõlpsasti muuta saab. |
|
| Rull-lauad KS
Vabade rullidega rull-lauad, kasutamiseks nii laadimis- kui ka väljastamispoolel, elekterkeevitatud teraskonstruktsioon, 1,5-meetrised elemendid, tugipadjad ning jalam. Varustatud fikseerimiseks aluspinna külge, kõrguse reguleerimise võimalus. |
 |
| Püstrullid RTSKS
Kui teie saag on varustatud kimbusaagimisseadisega, soovitame tellida püsthoiderullid saetava materjali jaoks. |
 |
| H 700 F 1500-3000 INDUSTRY READY | ||
| Nurksaagimise vahemik | ° | 90 |
| Lõikevõime 90° juures: ümar / kant / ristkülik | mm. | 520 / 450 / 680 x 400 |
| Lõikevõime 90° juures: ristkülik kimpude saagimisel | mm. | 500 x 400 |
| Tera mõõdud | mm. | 5870 x 34 x 1.1 |
| Teramootori võimsus | KW | 3 |
| Sööturkelgu käik (korratav) | mm. | 1500 or 3000 |
| Sööturi mootori võimsus | KW | 1.5 |
| Jäägiots | mm. | 150 |
| Tera kiirus | m/min. | 15 ÷ 100 |
| Hüdroüksuse mootor | KW | 1.5 |
| Hüdroüksuse paagi maht | l | 20 |
| Jahutusvedeliku paagi maht | l | 3 |
| Mõõtmed (L x P x K) | mm. | 5400 x 3300 x 2500 ( F3000 ) |
| Töölaua kõrgus | mm. | 900 |
| Kaal | Kg | 2900 ( F3000 ) |
| Minimaalne saetav pikkus | mm. | 30 |
| Talitluse tüüp | poolautomaatne / automaatne CNC | |
| Saetavad materjalid | terased / malm / ülitugevad terased / sulamid | |
