IMET KS 700 poolautomaatne kahe sambaga lintsaag
Poolautomaatne kahe sambaga lintsaag ainult sirgeks saagimiseks, hüdrauliline käitus. Mõeldud ja projekteeritud peamiselt profiilide, torude, talade ning lattide saagimiseks.
Uue kujundusega keevitatud teraskaar ja jämedad profiilid tagavad vibratsiooni ning müra täieliku puudumise.

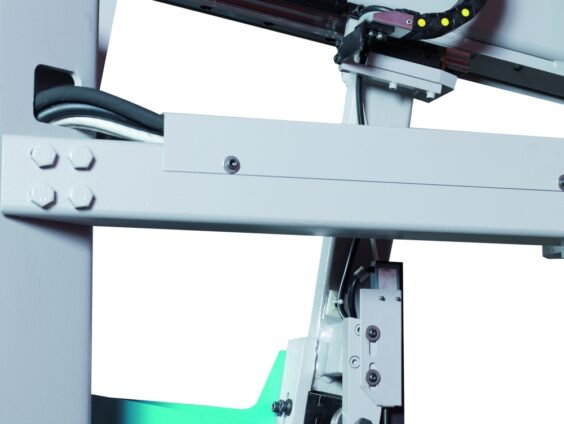

Saeraami liikumine lineaarjuhikul kuulkruvidega.
Tavapärasel kasutamisel võimaldab täisnurga all saeraam saeteral profiili põhja vabalt ja hõlpsalt läbi lõigata, vibratsiooni, kinnijäämise või saagimiskiiruse languseta.
Seadistatavad lindijuhikud kõvametallpatjade ja suunalaagritega. Mobiilset lindijuhikut hoitakse automaatselt saagimisalale võimalikult lähedal. Elektrooniline inverter tera kiiruse muutmiseks. Juhtkonsooli saab liigutada käepärasesse ja turvalisse asendisse, võimsuse ning kiiruse reguleerimise võimalus.
„Puhas saagimine“ tänu standardvarustuses jahutussüsteemile minimaalse määrimisega pikkade torude ja profiilide saagimiseks jahutusvedeliku leketeta.
Lõikevõime 90° juures: ümartoorikud 520 mm, kanttoorikud 450 mm. Ristküliktoorikud 680 x 400.
| Mobiilne terajuhik
Meie saagimismasinatel hoitakse mobiilset terajuhikut automaatselt saagimispunktiga kokkupuutes. |
|
| Mobiilne konsool
Imeti saagide standardvarustusse kuulub mobiilne konsool mugavaks positsioonimiseks kooskõlas sooritatava tööga. |
|
| Rull-lauad KS
Vabade rullidega rull-lauad, kasutamiseks nii laadimis- kui ka väljastamispoolel, elekterkeevitatud teraskonstruktsioon, 1,5-meetrised elemendid, tugipadjad ning jalam. Varustatud fikseerimiseks aluspinna külge ja kõrguse reguleerimise võimalusega. |
 |
| Rull-lauad RTL
Rull-lauad vabade rullidega kasutamiseks väljastuspoolel, käsitsi liigutamine, pikkuspiirik ja mõõdu lugemine vedelkristallnäidiku kaudu, pikkuspiirik libiseb kuulkruvijuhikul, saadaval teostustes alates 3 meetrist. |
 |
| Rull-lauad RTP
Laadimis-väljastuslauad pikkuspiiriku mootorkäitusega, 10 erineva pikkuse programmeerimise võimalus PLC kaudu. Käituseks kasutatakse hammasrihma ja reduktormootorit kuulkruvijuhikutel. Pikkuse piiramine pneumosilindri vahendusel. Asendi lugemiseks kasutatakse asendiandurit ja hammaslatti. Saadaval 3 m teostustes. 50 mm automaatne tagastus saetud tooriku väljastamise lihtsustamiseks, naasmine asendisse juhtpuldi nupu abil. |
 |
| Rull-lauad mootoriga rullidega RTR
Rull-lauad mootoriga rullidega, kasutamiseks nii laadimis- kui ka väljastuspoolel, käitus väikerataste, keti ja inverteri poolt ohjatava elektrimootoriga; rull-laudu juhitakse mobiilse surunupupuldi abil, mis võimaldab kiiruse reguleerimist, suuna muutmist, hädaseiskamist, laudade samaaegset või ükshaaval talitlust. Varustatav meetrilatiga, käsitsi positsioonimine digitaalse näiduga või mootoriga versioon. Mootoriga versioon võimaldab kuni 10 erineva pikkuse salvestamist PLC kaudu. Asendiandur materjali liikumise aeglustamiseks ja lõikepikkuste täpsuse tagamiseks. Talitlus: laadimis-väljastuslaudade edastuskiiruse valimise järel liigutab operaator nuppude abil materjali, mis pikkuspiiriku läheduses aeglustub automaatselt seadistatud mõõduni.
|
 |
| Püstrullid RTSKS

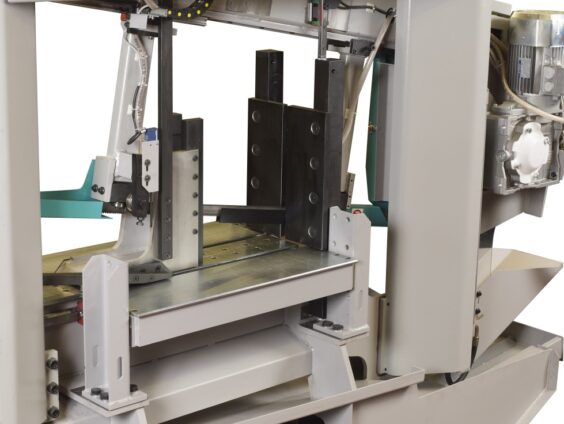

Kui teie saag on varustatud kimbusaagimisseadisega, soovitame tellida püsthoiderullid saetava materjali jaoks. |
 |
| H 700 | ||
| Nurksaagimise vahemik | ° | 90 |
| Lõikevõime 90° juures: ümar / kant / ristkülik | mm. | 520 / 450 / 680 x 400 |
| Lõikevõime 90° juures: ristkülik kimpude saagimisel | mm. | 500 x 400 |
| Tera mõõdud | mm. | 5870 x 34 x 1.1 |
| Tera kalle | ° | 10 |
| Teramootori võimsus | KW | 3 |
| Tera kiirus | m/min. | 15÷100 |
| Hüdroüksuse mootor | KW | 0.75 |
| Hüdroüksuse paagi maht | l | 20 |
| Jahutusvedeliku paagi maht | l | 3 |
| Mõõtmed (L x P x K) | mm. | 1100 x 3300 x 2500 |
| Töölaua kõrgus | mm. | 900 |
| Kaal | Kg | 1900 |
| Talitluse tüüp | poolautomaatne hüdrauliline | |
| Saetavad materjalid | teras / malm / ülitugevad terased / sulamid | |
