IMET BS 400 SHI poolautomaatne hüdrauliline lintsaag
Poolautomaatne hüdrauliline lintsaag, keskmise ja kõrge raskusastmega terasetöötluseks, eerungisaagimine kuni 60° (vasak) ja 45° (parem). Reguleeritavate juhikutega hüdraulilised kruustangid, vabalt liigutatavad piki töölauda, kiirliikumine ja kiirpingutus.
Mugavad 0°, 45°, 60° seiskurid vasakul ja 45° paremal. Tera pinguse reguleerimine saeraami esiküljelt, käigulõpu kontroll. Kõvametallpatjadega terajuhikud, lisalaager tera joondamiseks.
Terasest saeraam toruprofiilidega, 360 mm läbimõõduga rihmarattad.
Mehhaaniline seadis (asendiandur), mis võimaldab saeraami kiiret langetust materjali poole ja saagimise alguspunkti automaatset tuvastamist.
Lai tööruum 460 mm läbimõõduga, saeraamiga integreeritud pöördlaud sisselõigete vältimiseks lauda, pöörlemine tugirõngal eelpingestatud tugilaagriga.
Lõikevõime: ümartoorikud kuni 310 mm, kanttoorikud kuni 280 mm ja ristküliktoorikud kuni 400 x 250 mm.
| Miinimummäärimissüsteem (VALIKVARUSTUS)
Kõiki Imeti masinaid saab tellida miinimummäärimissüsteemiga, mis hoiab ära emulgeeritava õli kasutamisel tüüpilise jahutusvedeliku dispersiooni; mõju tera tööeale puudub. |
 |
| Post SHI Kõik Imeti saed on kohandatud posti teisaldamiseks kahveltõstukiga. |
 |

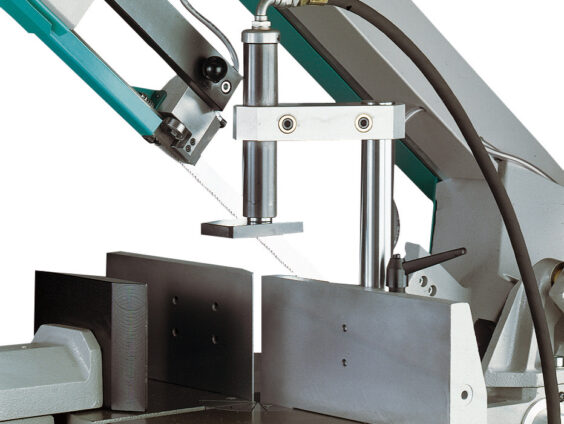

| Hüdraulilised püstkruustangid BS 350 SHI (VALIKVARUSTUS)
Saemudeleid BS 350 (ainult SHI) saab tellida hüdraulilise püstkolviga, mida juhib peakruustangide püstsuunaline liikumine. |
 |

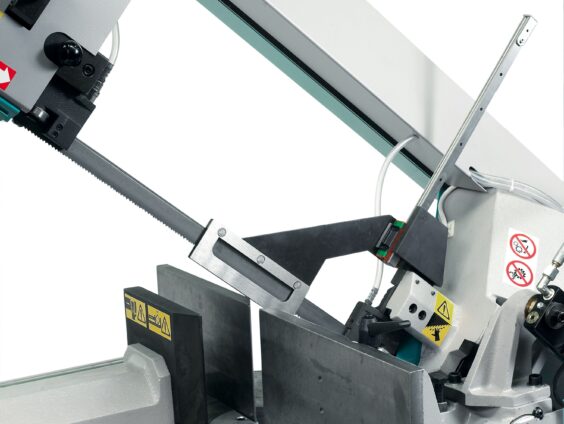

| Asendiandur BS 400
Kõigi poolautomaatsete ja automaatsete saagide korral leiab saagimise alguspunkti tuvastamine aset automaatselt, asendianduri abil. |
 |
| Pedaal (VALIKVARUSTUS)
Poolautomaatseid saagimismasinaid saab tellida koos pedaaliga.
|
 |
| Rull-lauad KS
Vabade rullidega rull-lauad, kasutamiseks nii laadimis- kui ka väljastamispoolel, elekterkeevitatud teraskonstruktsioon, 1,5-meetrised elemendid, tugipadjad ning jalam. Varustatud fikseerimiseks aluspinna külge, kõrguse reguleerimise võimalus. |
 |
| Rull-lauad RTP
Laadimis-väljastuslauad pikkuspiiriku mootorkäitusega, 10 erineva pikkuse programmeerimise võimalus PLC kaudu. Käituseks kasutatakse hammasrihma ja reduktormootorit kuulkruvijuhikutel. Pikkuse piiramine pneumosilindri vahendusel. Asendi lugemiseks kasutatakse asendiandurit ja hammaslatti. Saadaval 3 m teostustes. 50 mm automaatne tagastus saetud tooriku väljastamise lihtsustamiseks, naasmine asendisse juhtpuldi nupu abil. |
 |
| Rull-lauad RTL
Rull-lauad vabade rullidega kasutamiseks väljastuspoolel, käsitsi liigutamine, pikkuspiirik ja mõõdu lugemine vedelkristallnäidiku kaudu, pikkuspiirik libiseb kuulkruvijuhikul, saadaval teostustes alates 3 meetrist. |
 |
| IMET BS 400 SHI | ||
| Nurksaagimise vahemik | ° | -45 / 90 / +30 |
| Lõikevõime 90° juures: ümar / kant / ristkülik | mm. | 310 / 280 / 400 x 250 |
| Tera mõõdud | mm. | 4020 x 34 x 1.1 |
| Teramootori võimsus | KW | 1.5/2.2 or 2.2 ESC |
| Tera kiirus | m/min | 37/74 |
| Mõõtmed (L x P x K) | mm. | 1530 x 1790 x 2240 |
| Töölaua kõrgus | mm. | 940 |
| Kaal | Kg | 680 |
| Talitluse tüüp | poolautomaatne hüdrauliline | |
| Saetavad materjalid | teras / malm | |
