IMET BS 350 SHI hüdrauliline poolautomaatne lintsaag
Hüdrauliline poolautomaatne lintsaag, eerungisaagimine 0° kuni 60° ulatuses (vasak) ja 0° kuni 45° ulatuses (parem).
Reguleeritavate juhikutega hüdraulilised kruustangid, vabalt liigutatavad piki töölauda, kiirliikumine ja kiirpingutus.

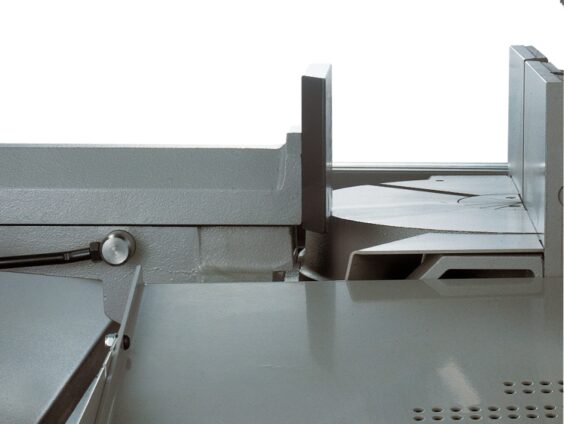

Mugavad 0°, 45°, 60° seiskurid vasakul ja 45° paremal. Tera pinguse reguleerimine saeraami esiküljelt, käigulõpu kontroll. Kõvametallpatjadega terajuhikud, lisalaager tera joondamiseks.
Terasest saeraam toruprofiilidega, 360 mm läbimõõduga rihmarattad.
Mehhaaniline seadis (asendiandur), mis võimaldab saeraami kiiret langetust materjali poole ja saagimise alguspunkti automaatset tuvastamist.
Lõikevõime: ümartoorikud kuni 255 mm, kanttoorikud kuni 240 mm ja ristküliktoorikud kuni 300 x 180 mm.
| Miinimummäärimissüsteem (VALIKVARUSTUS)
Kõiki Imeti masinaid saab tellida miinimummäärimissüsteemiga, mis hoiab ära emulgeeritava õli kasutamisel tüüpilise jahutusvedeliku dispersiooni; mõju tera tööeale puudub. |
 |
| Post SHI
Kõik Imeti saed on kohandatud posti teisaldamiseks kahveltõstukiga. |
 |

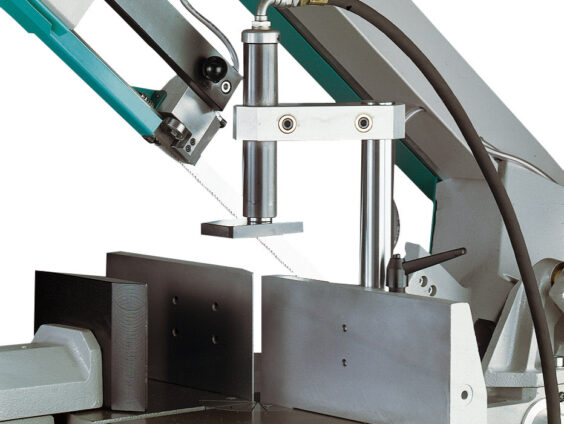

| Hüdraulilised püstkruustangid BS 350 SHI (VALIKVARUSTUS)
Saemudeleid BS 350 (ainult SHI) saab tellida hüdraulilise püstkolviga, mida juhib peakruustangide püstsuunaline liikumine. |
|

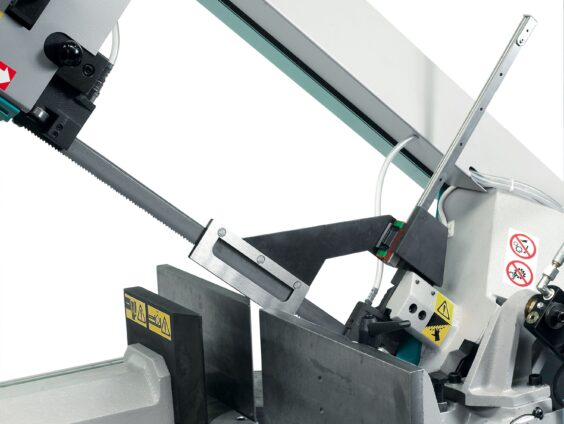

| Asendiandur BS 350
Kõigi poolautomaatsete ja automaatsete saagide korral leiab saagimise alguspunkti tuvastamine aset automaatselt, asendianduri abil. |
|
| Pedaal (VALIKVARUSTUS)
Poolautomaatseid saagimismasinaid saab tellida koos pedaaliga. |
 |
| Rull-lauad RTS
Vabade rullidega rull-lauad, kasutamiseks laadimis- ja väljastamispoolel, valmistatud 2-meetristest osadest elekterkeevitatud teraskonstruktsioonina, 7 tsingitud terasest (PVC-st Velox-mudelite korral) rulli, esimene element on kahe reguleeritava kõrgusega jalamiga, järgnevad ühe jalamiga. Rullide vahel on kaitseplaadid lömastamise ärahoidmiseks. Konstruktsioon on täielikult suletud jahutusvedeliku väljapääsu vältimiseks. |
 |
| Rull-lauad RTM
Sama konstruktsioon kui rull-laudade RTS korral, kasutamiseks väljastuspoolel pikkuspiiriku ja meetrilatiga pikkuse lugemiseks, mehhaaniline asenditõkestus käepidemega. |
 |
| Rull-lauad RTD
Rull-lauad vabade rullide ja pikkuspiirikuga käsiratta vahendusel kett-ülekandega, mõõdu lugemine vedelkristallnäidiku kaudu. 50 mm automaatne ja pneumaatiline tagastus saetud tooriku väljastamise lihtsustamiseks, naasmine asendisse juhtpuldi nupu abil. Pikkuspiiriku ümberkeeramine juhtpuldi nupu abil, pneumokolvi vahendusel. Asendi blokeerimine käib samuti pneumaatiliselt, nupu abil. |
 |
| Rull-lauad RTP BS
Rull-lauad vabade rullide, pikkuspiiriku ja käitusmootoriga, 10 erineva pikkuse programmeerimise võimalus PLC kaudu. Käituseks kasutatakse hammasrihma ja reduktormootorit kuulkruvijuhikutel. Pikkuse piiramine pneumosilindri vahendusel. Asendi lugemiseks kasutatakse asendiandurit ja hammaslatti. Saadaval teostustes alates 3 meetrist. 50 mm automaatne tagastus saetud tooriku väljastamise lihtsustamiseks, naasmine asendisse juhtpuldi nupu abil. |
 |
| IMET BS 350 SHI | ||
| Nurksaagimise vahemik | ° | -45 / 90 / +30 |
| Lõikevõime 90° juures: ümar / kant / ristkülik | mm. | 305 / 260 / 350 x 200 |
| Tera mõõdud | mm. | 3370 x 27 x 0.9 |
| Teramootori võimsus | KW | 1.5/2.2 or 2.2 ESC |
| Tera kiirus | m/min | 37/74 |
| Mõõtmed (L x P x K) | mm. | 1480 x 1700 x 1900 |
| Töölaua kõrgus | mm. | 940 |
| Kaal | Kg | 650 |
| Talitluse tüüp | poolautomaatne / hüdrauliline | |
| Saetavad materjalid | teras / malm | |
