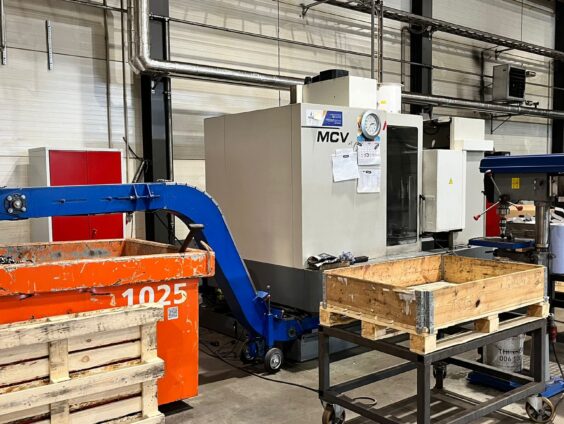

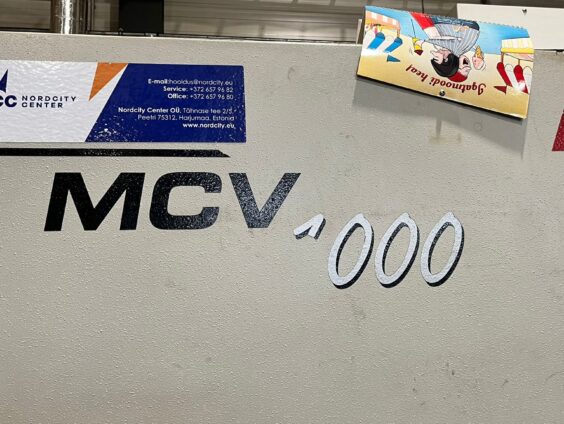

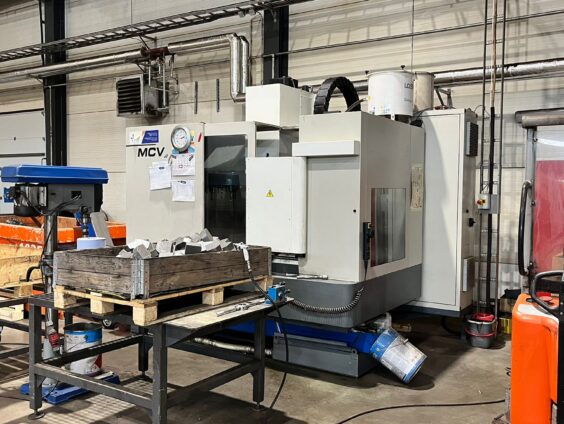

Detsembrist müügile saabunud Kovosvit Masi vertikaalse spindliga freesimiskeskus MCV 1000.
Kontakteeru meiega julgelt, kui tunned freesimiskeskuse vastu huvi!
- X / Y / Z – 1016/610/720 mm
- Laua kinnituspind: 1300 x 670 mm Suurim raskus laual: 1200 kg
- Maks. töökiirus: 8000/12000/18000/24000 min-1
- Kõrgtõhusa masintöötluse tagab suure töökiirusega spindlite ja kiiretteannete kasutamine.

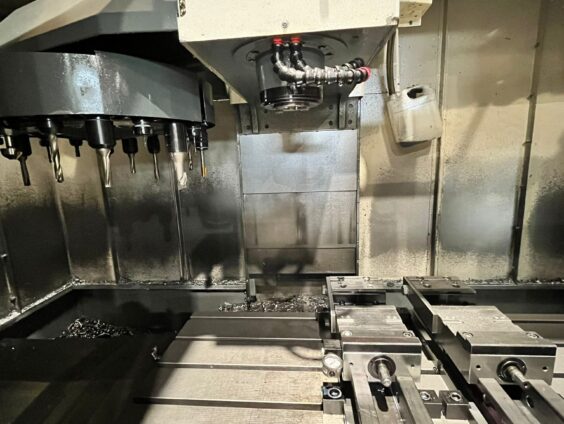

- Lihtne juurdepääs tööruumile tänu liugkatetele, mis täielikult avavad tööruumi ühe nurga.
- Tugiraami suurepärane jäikus võimaldab nii rasket masintöötlust kui ka keerukate toorikute ülitäpset viimistlemist.
- Lineaartelgede kõrge dünaamika loob võimaluse vormide kiirmasintöötluseks.
- MCV-sarja masintöötluskeskused on ehitatud C-kujulisele tugiraamile.
- Masina tugiraami komponentide materjalid ja kujud on optimeeritud kõrge jäikuse ning stabiilsuse saavutamiseks. Lineaarjuhikute kasutamine kõigil lineaartelgedel tagab masintöötlusprotsessi nõutava täpsuse ja dünaamika.
| Tehnilised andmed | MCV 1000 POWER | MCV 1000 SPEED | MCV 1000 SPRINT | MCV 1000 RAPID | |
| Table | |||||

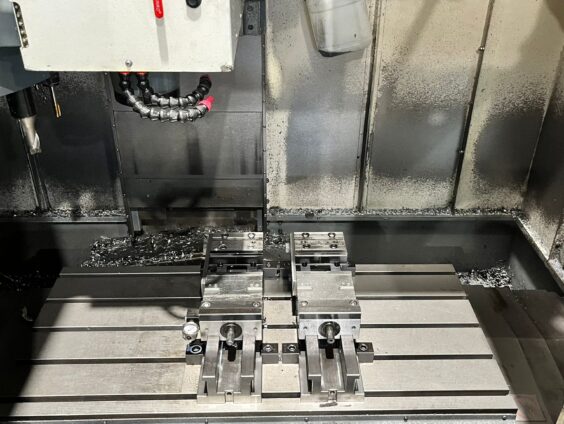

| Laua kinnituspind | mm | 1300 x 670 | 1300 x 670 | 1300 x 670 | 1300 x 670 |
| T-pilud (arv×laius×vahekaugus) | mm | 5 x 18 x 125 | 5 x 18 x 125 | 5 x 18 x 125 | 5 x 18 x 125 |
| Suurim raskus laual | kg | 12 000 | 12 000 | 12 000 | 12 000 |
| Töövahemik | |||||
| X-telg | mm | 1016 | 1016 | 1016 | 1016 |
| Y-telg | mm | 610 | 610 | 610 | 610 |
| Z-telg | mm | 720 | 720 | 720 | 720 |
| Vahemaa spindli esiotsast laua kinnituspinnani | mm | 120 – 840 | 150 – 870 | 150 – 870 | 150 – 870 |
| Spindel | |||||
| Spindli koonus | ISO 50 | ISO 40 / HSK A63 | HSK A63 | HSK A63 | |
| Suurim kiirus | min-1 | 8000 | 12 000 | 18 000 | 24 000 |
| Kiiruse muutus | 2 kiirust | astmeteta reguleeritav | astmeteta reguleeritav | astmeteta reguleeritav | |
| Etteandekiirus | |||||
| Tööetteanne X, Y, Z | mm.min-1 | 1 – 40 000 | 1 – 40 000 | 1 – 40 000 | 1 – 40 000 |
| Kiiretteanne X, Y, Z | m.min-1 | 40 | 40 | 40 | 40 |
| Tööriistamagasin | |||||
| Magasini maht | 24 [40] | 30 [60] | 30 [60] | 30 [60] | |
| Maks. tööriista pikkus | mm | 400 | 350 | 350 | 350 |
| Maks. tööriista läbimõõt | mm | 125 | 80 [70] | 80 [70] | 80 [70] |
| Maks. tööriista läbimõõt – külgnevad positsioonid tühjad | mm | 175 [160] | 125 [130] | 125 [130] | 125 [130] |
| Külgneva tööriista vahetusaeg | s | 5 | 4 | 4 | 4 |
| Maks. tööriista kaal | kg | 15 | 6,5 | 6,5 | 6,5 |
| Mootor | |||||
| Spindlimootori võimsus – SIEMENS (S1/S6 – 40%) | kw | 28 / 43 | 32 / 48 | 25 / 35 | 19 / 26,7 |
| Nimiväändemoment SIEMENS (S1/S6 – 40%) | Nm | 406 / 623 | 130 / 200 | 86 / 120 | 60 / 86 |
| Masina maks. summaarne sisend | kVa | 55 | 55 | 55 | 55 |
| Täpsus ČSN ISO 230 – 2 | |||||
| Mõõtesüsteem X, Y, Z | otse | otse | otse | otse | |
| Koordinaatide positsioonimistäpsus | mm | 0,01 | 0,01 | 0,01 | 0,01 |
| Kordamistäpsus | mm | 0,004 | 0,004 | 0,004 | 0,004 |
| Tööõhurõhk | MPa | 0,55 – 0,6 | 0,55 – 0,6 | 0,55 – 0,6 | 0,55 – 0,6 |
| Masina mõõtmed (p x l x k) | mm | 4600 x 3600 x 3330 | 4600 x 3600 x 3330 | 4600 x 3600 x 3330 | 4600 x 3600 x 3330 |
| Masina kaal | kg | 11 500 | 11 500 | 11 500 | 11 500 |
