Vertikaalse spindliga CNC freesimiskeskus KOVOSVIT MCV 1000
Kõrgtõhusa masintöötluse tagab suure töökiirusega spindlite ja kiiretteannete kasutamine.
Lihtne juurdepääs tööruumile tänu liugkatetele, mis täielikult avavad tööruumi ühe nurga.

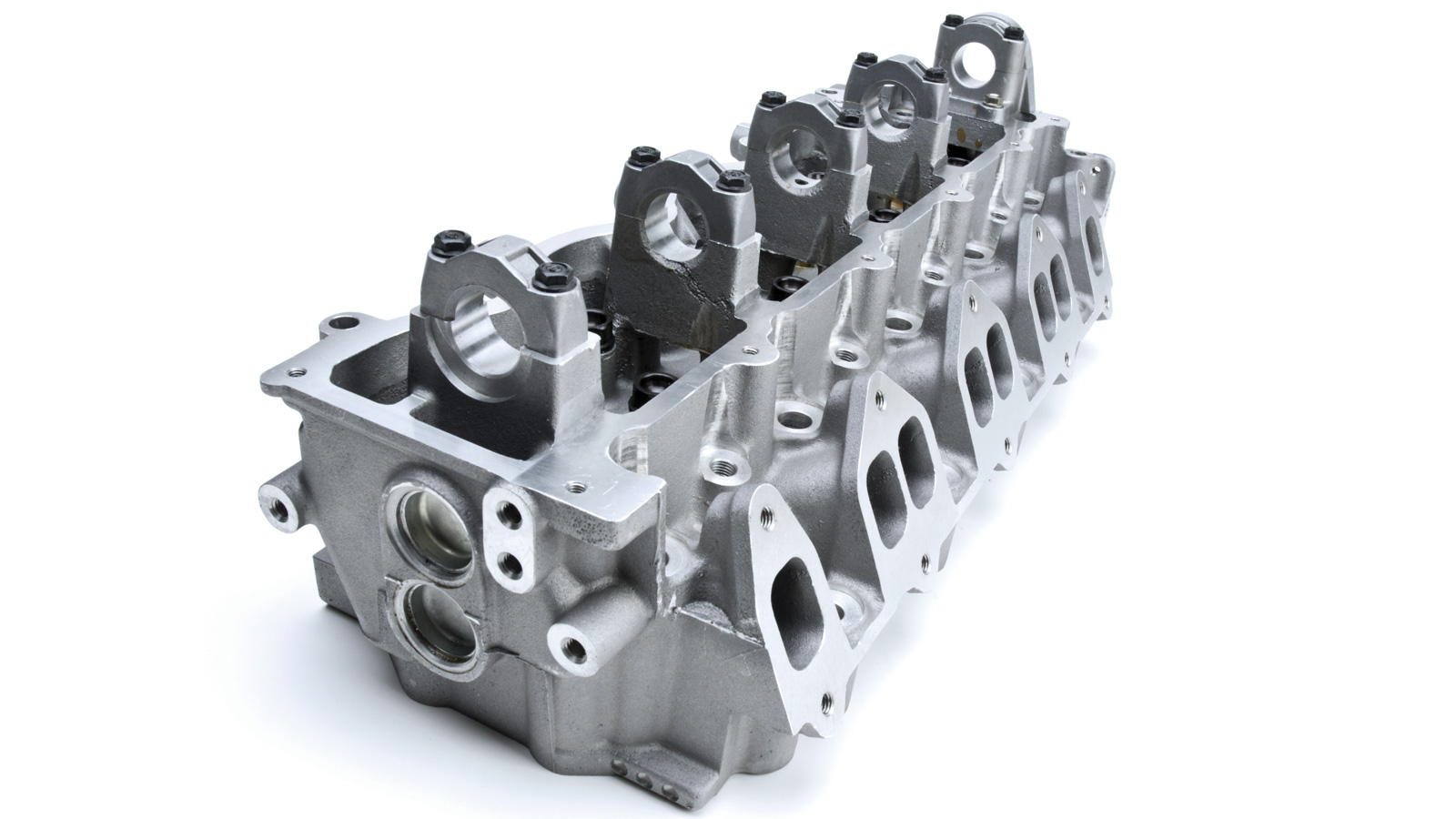

Tugiraami suurepärane jäikus võimaldab nii rasket masintöötlust kui ka keerukate toorikute ülitäpset viimistlemist.

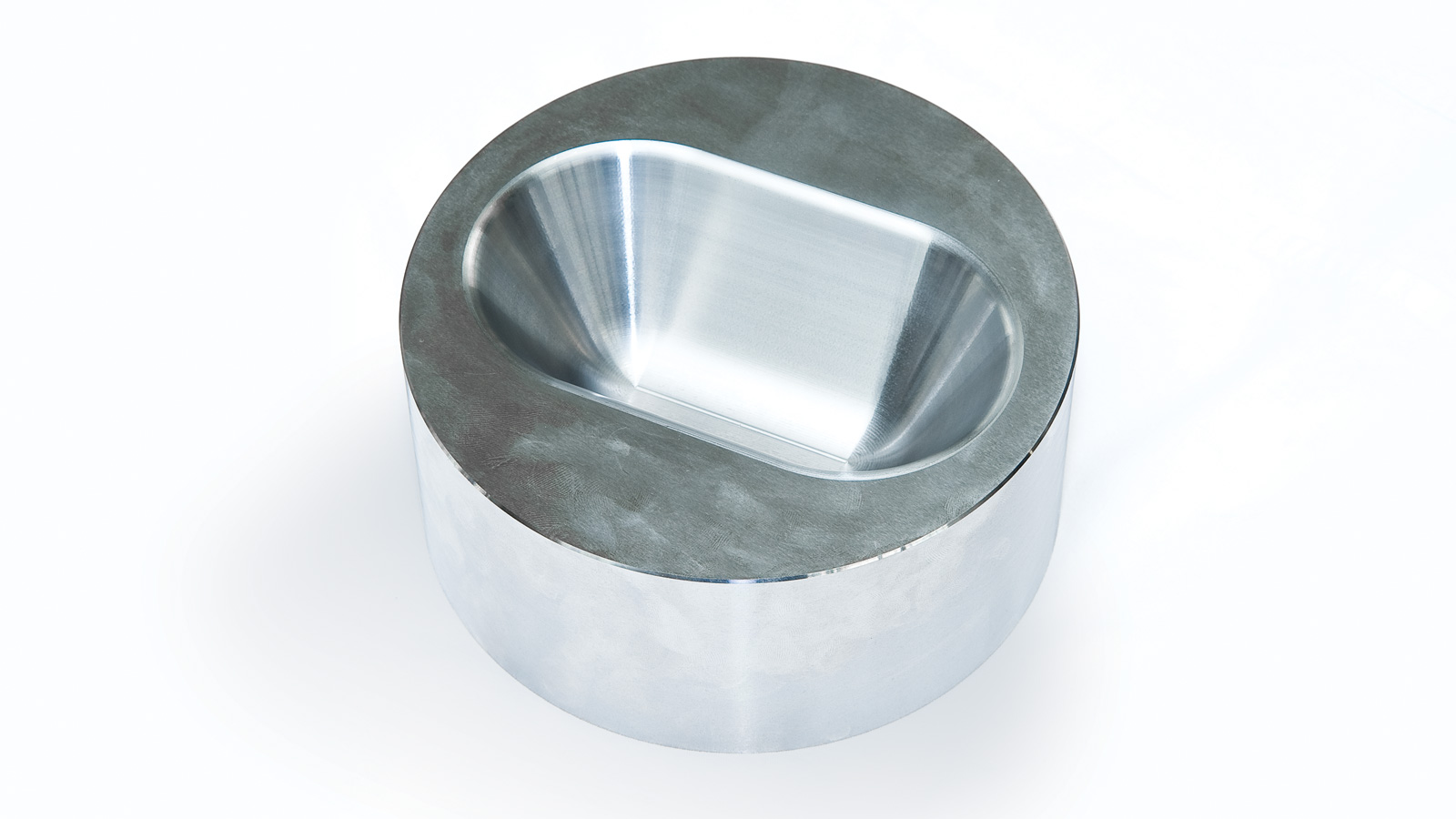

Lineaartelgede kõrge dünaamika loob võimaluse vormide kiirmasintöötluseks.
MCV-sarja masintöötluskeskused on ehitatud C-kujulisele tugiraamile.
Masina tugiraami komponentide materjalid ja kujud on optimeeritud kõrge jäikuse ning stabiilsuse saavutamiseks.
Lineaarjuhikute kasutamine kõigil lineaartelgedel tagab masintöötlusprotsessi nõutava täpsuse ja dünaamika.
Elektriseadmestik 3 × 400 V/50 Hz
Digitaalselt juhitav spindel ja lineaartelje juhtajamid HEIDENHAIN / SIEMENS
Otsese mõõtmise süsteem
Jahutusagregaat väliseks jahutuseks
Liikuvate osade automaatne määrimine
Tsentreeritud tööriistakinnitus
Spindli ringlusjahutus
Käsiratas
ETHERNET
Hooldustööriistade komplekt
Kaasasolev dokumentatsioon
Mehhaanilise käega tööriistamagasin
Laastukonveier
Kahe kiirusega käigukast (versioon POWER)
Temperatuuri kompensatsioon
Juhtsüsteem HEIDENHAIN iTNC530 HSCI / SIEMENS SINUMERIK 840D sl
2 MPa sisene jahutusvedeliku etteanne Tüüp AD
3D infra-mõõtepead – HEIDENHAIN / RENISHAW / M&H HEXAGON METROLOGY
Tööriista mõõtepead – HEIDENHAIN / RENISHAW / M&H HEXAGON METROLOGY
Masina oleku signalisatsioon (vilkur)
LOSMA jahutusvedeliku lintfilter
Tööruumi käsitsiloputus
Pöörd- ja kallutuslauad (4. ja 5. telg) – HOFMANN / KITAGAWA
Väline tööriista ülepuhumine
Õliudu kogur Filtermist FX
Kaugdiagnostika
MAS masina monitor
MAS GSM monitor
Lülituskilbi õhukonditsioneer
DXF import (Heidenhain)
AFC adaptiivne etteande juhtimine (Heidenhain)
| Tehnilised andmed | MCV 1000 POWER | MCV 1000 SPEED | MCV 1000 SPRINT | MCV 1000 RAPID | |
| Table | |||||
| Laua kinnituspind | mm | 1300 x 670 | 1300 x 670 | 1300 x 670 | 1300 x 670 |
| T-pilud (arv×laius×vahekaugus) | mm | 5 x 18 x 125 | 5 x 18 x 125 | 5 x 18 x 125 | 5 x 18 x 125 |
| Suurim raskus laual | kg | 1200 | 1200 | 1200 | 1200 |
| Töövahemik | |||||
| X-telg | mm | 1016 | 1016 | 1016 | 1016 |
| Y-telg | mm | 610 | 610 | 610 | 610 |
| Z-telg | mm | 720 | 720 | 720 | 720 |
| Vahemaa spindli esiotsast laua kinnituspinnani | mm | 120 – 840 | 150 – 870 | 150 – 870 | 150 – 870 |
| Spindel | |||||
| Spindli koonus | ISO 50 | ISO 40 / HSK A63 | HSK A63 | HSK A63 | |
| Suurim kiirus | min-1 | 8000 | 12 000 | 18 000 | 24 000 |
| Kiiruse muutus | 2 kiirust | astmeteta reguleeritav | astmeteta reguleeritav | astmeteta reguleeritav | |
| Etteandekiirus | |||||
| Tööetteanne X, Y, Z | mm.min-1 | 1 – 40 000 | 1 – 40 000 | 1 – 40 000 | 1 – 40 000 |
| Kiiretteanne X, Y, Z | m.min-1 | 40 | 40 | 40 | 40 |
| Tööriistamagasin | |||||
| Magasini maht | 24 [40] | 30 [60] | 30 [60] | 30 [60] | |
| Maks. tööriista pikkus | mm | 400 | 350 | 350 | 350 |
| Maks. tööriista läbimõõt | mm | 125 | 80 [70] | 80 [70] | 80 [70] |
| Maks. tööriista läbimõõt – külgnevad positsioonid tühjad | mm | 175 [160] | 125 [130] | 125 [130] | 125 [130] |
| Külgneva tööriista vahetusaeg | s | 5 | 4 | 4 | 4 |
| Maks. tööriista kaal | kg | 15 | 6,5 | 6,5 | 6,5 |
| Mootor | |||||
| Spindlimootori võimsus – SIEMENS (S1/S6 – 40%) | kw | 28 / 43 | 32 / 48 | 25 / 35 | 19 / 26,7 |
| Nimiväändemoment SIEMENS (S1/S6 – 40%) | Nm | 406 / 623 | 130 / 200 | 86 / 120 | 60 / 86 |
| Masina maks. summaarne sisend | kVa | 55 | 55 | 55 | 55 |
| Täpsus ČSN ISO 230 – 2 | |||||
| Mõõtesüsteem X, Y, Z | otse | otse | otse | otse | |
| Koordinaatide positsioonimistäpsus | mm | 0,01 | 0,01 | 0,01 | 0,01 |
| Kordamistäpsus | mm | 0,004 | 0,004 | 0,004 | 0,004 |
| Tööõhurõhk | MPa | 0,55 – 0,6 | 0,55 – 0,6 | 0,55 – 0,6 | 0,55 – 0,6 |
| Masina mõõtmed (p x l x k) | mm | 4600 x 3600 x 3330 | 4600 x 3600 x 3330 | 4600 x 3600 x 3330 | 4600 x 3600 x 3330 |
| Masina kaal | kg | 11 500 | 11 500 | 11 500 | 11 500 |
